SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Para transeje manual:

    Antes de cambiar el líquido de frenos, coloque la palanca de cambios en punto muerto y aplique el freno de estacionamiento.

  • para CVT:

    Antes de sustituir el líquido de frenos, coloque la palanca de cambios en la posición P y aplique el freno de estacionamiento.

  • Mientras sustituye el líquido de frenos, añada líquido para mantener el nivel entre las líneas MIN y MAX del depósito.
  • Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

OBSERVACIÓN:

Si se efectúa cualquier trabajo en el sistema de frenos, o si se sospecha que hay aire en los latiguillos del freno, purgue el sistema de frenos.

PROCEDIMIENTO

1. EXTRAIGA LA REJILLA DE VENTILACIÓN CENTRAL N° 1 DEL PANEL DE LA PARTE SUPERIOR DEL CUBRETABLEROS

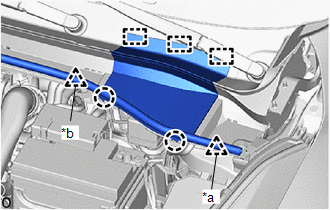

(a) Desenganche el gancho y el clip, y separe el sello entre el capó y el panel superior del cubretableros del subconjunto de la rejilla de ventilación del panel de la parte superior del cubretableros.

*a

Gancho

*b

Clip

(b) Desenganche las 2 garras y las 3 guías para extraer la rejilla de ventilación central n° 1 del panel de la parte superior del cubretableros del subconjunto de la rejilla de ventilación del panel de la parte superior del cubretableros.

2. LLENE EL DEPÓSITO CON LÍQUIDO DE FRENOS

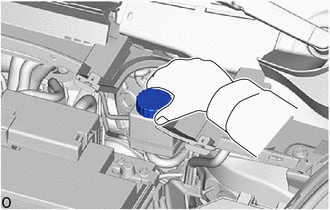

(a) Retire el tapón de llenado del depósito del cilindro maestro del freno.

(b) Llene el depósito con líquido de frenos.

Líquido de frenos:

SAE J1703 o FMVSS n° 116 DOT 3

SAE J1704 o FMVSS n° 116 DOT 4

AVISO:

  • No extraiga el filtro del depósito del cilindro maestro del freno y asegúrese de llenar dicho depósito con líquido de frenos nuevo para evitar la posible contaminación del sistema de frenos. La contaminación, por ejemplo, producida por partículas de suciedad o aceite mineral, podría causar problemas de funcionamiento de los frenos.
  • Asegúrese de que haya suficiente líquido de frenos en el depósito.

3. PURGUE EL LATIGUILLO DEL FRENO

AVISO:

  • En primer lugar, purgue el latiguillo del freno de la rueda que está más alejada del cilindro maestro.
  • Mientras purga el latiguillo de los frenos, añada líquido de frenos para mantener el nivel entre las líneas MIN y MAX del depósito.

(a) Conecte un tubo de vinilo al tapón de purga.

(b) Pise varias veces el pedal del freno y después, con el pedal pisado, afloje el tapón de purga.*1

(c) Cuando ya no salga más líquido, apriete el tapón de purga y suelte el pedal del freno.*2

(d) Repita los pasos *1 y *2 hasta que se haya purgado todo el aire del líquido de frenos y salga líquido nuevo.

(e) Apriete totalmente el tapón de purga.

Torque:

Freno delantero :

7.5 N·m {76 kgf·cm, 66 in·lbf}

Freno trasero (fabricados por TMC) :

8.3 N·m {85 kgf·cm, 73 in·lbf}

Freno trasero (fabricados por TMMT) :

11 N·m {112 kgf·cm, 8 ft·lbf}

(f) Repita los pasos anteriores para sustituir el líquido de frenos de los latiguillos del freno para cada rueda.

4. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO DE FRENOS

5. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

6. INSTALE LA REJILLA CENTRAL DE VENTILACIÓN N° 1 DEL PANEL DE LA PARTE SUPERIOR DEL CUBRETABLEROS

(a) Enganche las 3 guías y las 2 garras para instalar la rejilla de ventilación central n° 1 del panel de la parte superior del cubretableros en el subconjunto de la rejilla de ventilación del panel de la parte superior del cubretableros.

(b) Enganche el gancho y el clip, e instale el sello entre el capó y el panel superior del cubretableros en el subconjunto de la rejilla de ventilación del panel de la parte superior del cubretableros.
