EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inmediatamente después de instalar las pastillas de freno, posiblemente se reduzca el rendimiento de la frenada. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
Después de reemplazar los discos de freno delanteros, siempre lleve a cabo una prueba en carretera para verificar el rendimiento de los frenos y observar si hay vibraciones.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

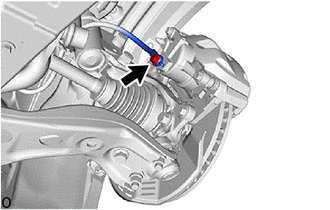

3. DESCONECTE LA MANGUERA FLEXIBLE DELANTERA

(a) Quite el perno de unión y la junta, y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero.

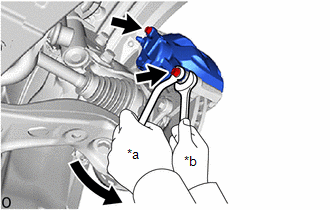

4. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco delantero, quite los 2 pernos y extraiga el conjunto del cilindro del freno de disco delantero.

*a	Girar
*b	Sujetar

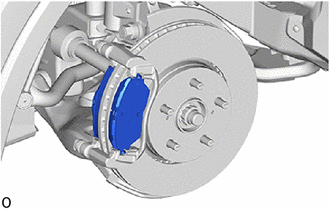

5. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Extraiga de la montura del cilindro las 2 pastillas del freno de disco delantero.

6. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

Haga clic aquí

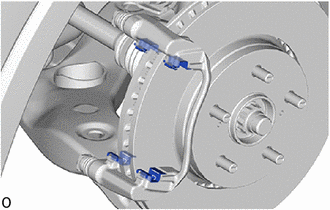

7. EXTRAIGA LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Extraiga las 4 placas de soporte de la pastilla del freno de disco del soporte del cilindro del freno de disco delantero.

AVISO:

Cada placa de soporte de la pastilla del freno de disco delantero tiene una forma diferente. Asegúrese de poner una marca de identificación en cada placa de soporte de la pastilla del freno de disco delantero de modo que se puedan volver a instalar en su posición original.

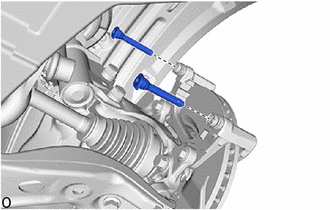

8. EXTRAIGA EL PASADOR DESLIZANTE DE CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Quite los 2 pasadores deslizantes del cilindro del freno de disco delantero de su soporte.

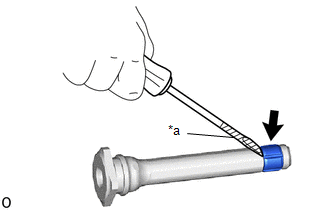

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del freno de disco delantero del pasador deslizante del cilindro del freno de disco delantero (lado inferior).

AVISO:

Tenga cuidado de no dañar el pasador deslizante del cilindro del freno de disco delantero.

*a	Cinta protectora

9. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO DELANTERO

(a) Extraiga las 2 fundas antipolvo del casquillo del freno de disco delantero del soporte del cilindro del freno de disco delantero.

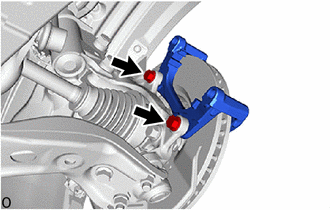

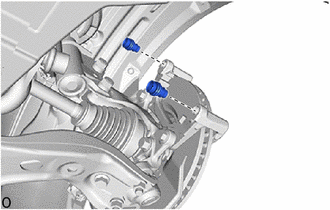

10. EXTRAIGA EL SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Extraiga los 2 pernos y el soporte del cilindro del freno de disco delantero del pivote de la dirección.

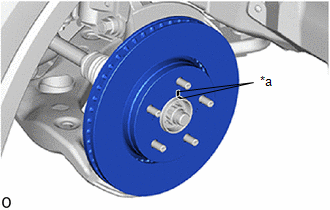

11. EXTRAIGA EL DISCO DELANTERO

(a) Coloque marcas de correspondencia en el disco delantero y en el subconjunto del cubo del eje delantero.

OBSERVACIÓN:

Si debe sustituirse el disco delantero, no es necesario colocar marcas de correspondencia.

*a	Marca de correspondencia

(b) Extraiga el disco delantero.
