Componentes

COMPONENTES

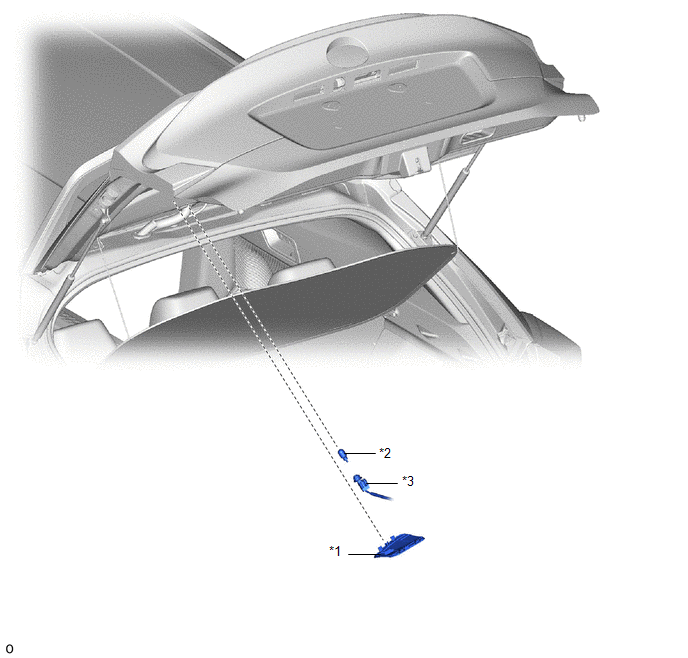

ILUSTRACIÓN

*1

CUBIERTA IZQUIERDA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DEL MALETERO

*2

BOMBILLA DE LA LUZ DE MARCHA ATRÁS

*3

CABLE Y ZÓCALO DE LA LUZ DE MARCHA ATRÁS

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO IZQUIERDO DE LA PUERTA DEL MALETERO

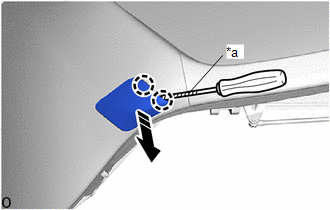

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras y extraiga la cubierta del orificio de mantenimiento izquierdo de la puerta del maletero como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

2. EXTRAIGA LA BOMBILLA DE LAS LUCES DE MARCHA ATRÁS

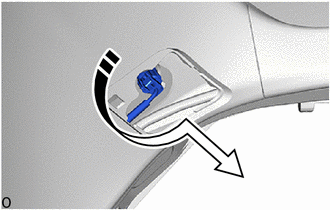

(a) Gire el zócalo y el cable de la luz de marcha atrás con la bombilla de la luz de marcha atrás como se muestra en la ilustración y desconéctelos como si se tratase de una unidad.

Extraiga en este sentido

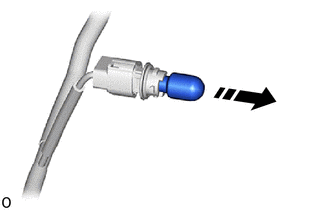

(b) Extraiga la bombilla de la luz de marcha atrás del zócalo y el cable de la luz de marcha atrás como se muestra en la ilustración.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LAS LUCES DE MARCHA ATRÁS

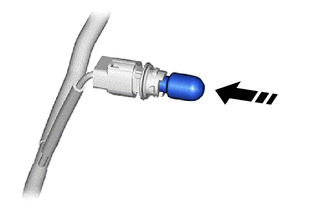

(a) Instale la bombilla de la luz de marcha atrás en el zócalo y el cable de la luz de marcha atrás como se muestra en la ilustración.

Coloque en este sentido

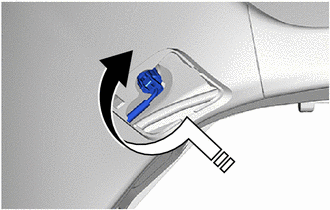

(b) Gire el zócalo y el cable de la luz de marcha atrás con la bombilla de la luz de marcha atrás como se muestra en la ilustración y conéctelos como si se tratase de una unidad.

Coloque en este sentido

2. INSTALE LA CUBIERTA DEL ORIFICIO DE SERVICIO DE LA PUERTA DEL MALETERO

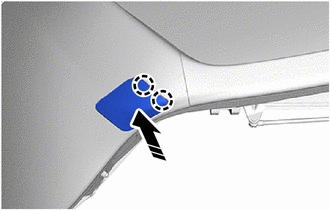

(a) Enganche las garras para instalar la cubierta del orificio de mantenimiento de la puerta del maletero.

Coloque en este sentido
