Toyota CH-R Manual de Taller: No hay respuesta de la ECU del mecanismo de bloqueo de la dirección (B2786)

Toyota CH-R Manual de Taller / Red / Sistema De Comunicaciones Lin / No hay respuesta de la ECU del mecanismo de bloqueo de la dirección (B2786)

DESCRIPCIÓN

Este DTC se memoriza cuando la comunicación LIN entre la ECU de certificación (conjunto de la ECU de la llave inteligente) y la ECU del mecanismo de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección) se interrumpe durante 10 segundos o más.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2786

No hay respuesta de la ECU del mecanismo de bloqueo de la dirección

No hay comunicación entre la ECU del mecanismo de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección) y la ECU de certificación (conjunto de la ECU de la llave inteligente) durante 10 segundos o más.
  • ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección)
  • ECU de certificación (conjunto de la ECU de la llave inteligente)
  • Mazo de cables o conector
  • Fusible STRG LOCK

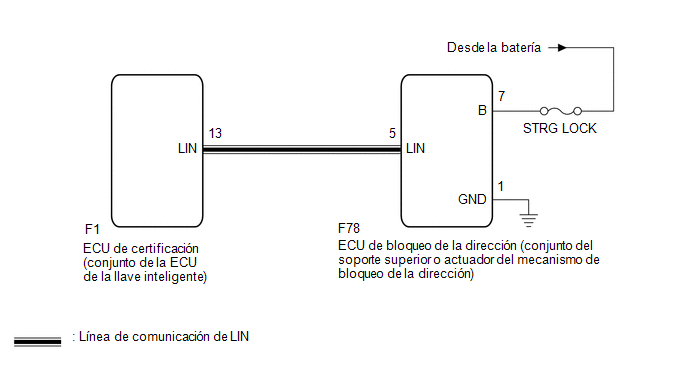

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Al utilizar el Techstream con el interruptor de encendido desactivado, conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo dentro del modo manual y acceda a los siguientes menús: Body Electrical / Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
  • Si la ECU de certificación (conjunto de la ECU de la llave inteligente) o la ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección) se sustituyen, consulte el apartado Registro.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO ECU DE LA LLAVE INTELIGENTE) - ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN))

(a) Desconecte el conector F1 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector F78 de la ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección).

(c) Mida la resistencia según los valores de la siguiente tabla.

AVISO:

Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido de la posición ON a OFF durante 180 segundos o más sin usar ningún interruptor.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F1-13 (LIN) - F78-5 (LIN)

Interruptor de encendido desactivado

Inferior a 1 Ω

F1-13 (LIN) o F78-5 (LIN) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN) - BATERÍA, MASA DE LA CARROCERÍA)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F78-7 (B) - F78-1 (GND)

Siempre

11 a 14 V

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F78-1 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

SUSTITUYA LA ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN)

(a) Sustituya la ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección).

Haga clic aquí

SIGUIENTE

4.

REALICE EL REGISTRO DEL CÓDIGO DE LA ECU

(a) Registre los códigos de reconocimiento en las ECU.

OBSERVACIÓN:

Consulte el apartado "registro".

Haga clic aquí

SIGUIENTE

5.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Smart Key > Clear DTCs

(b) Vuelva a comprobar los DTC.

Body Electrical > Smart Key > Trouble Codes

OK:

No se emite el DTC B2786.

OK

FIN DE LA INSPECCIÓN (ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN) DEFECTUOSA)
MAL

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)
