DESCRIPCIÓN

El subconjunto de la ECU de los faros izquierdos recibe señales que indican la señal de velocidad del vehículo del conjunto del actuador del freno (ECU de control de derrape) a través del sistema de comunicaciones CAN. El subconjunto izquierdo de la ECU de los faros almacena el DTC B2415.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2415

Avería en el sensor de velocidad del vehículo

Avería en señal de velocidad del vehículo
  • Subconjunto de la ECU del faro izquierdo
  • Conjunto del actuador del freno (ECU de control de derrape)

-

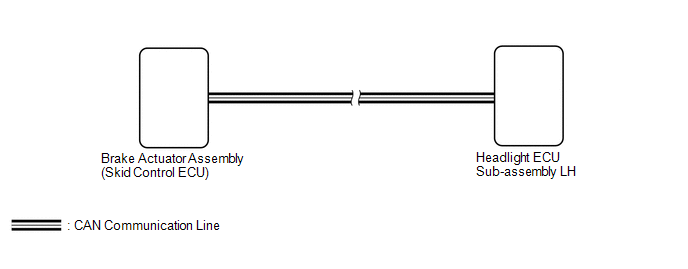

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Asegúrese de que no haya averías en el sistema de comunicación CAN antes de realizar la siguiente inspección.

    Haga clic aquí

  • Si el subconjunto de la ECU de las luces izquierdas se ha sustituido, es necesario sincronizar la información del vehículo e inicializar el subconjunto de la ECU de los faros izquierdos.

    Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emite el DTC B2415.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

3.

COMPRUEBE EL DTC (SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHÍCULO)

(a) Compruebe si se emiten DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

OK:

No se emiten los DTC del sistema de control de estabilidad del vehículo

OK

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

MAL

VAYA AL SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHÍCULO
