Toyota CH-R Manual de Taller: Avería del sensor de regulación de la altura (B2416,B241A)

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Sistema AutomÁtico De Control Del Nivel De La Luz De Los Faros / Avería del sensor de regulación de la altura (B2416,B241A)

DESCRIPCIÓN

Este DTC se almacena cuando el subconjunto de la ECU del faro izquierdo detecta una avería en el circuito de la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo o el circuito del subconjunto del sensor de regulación de altura trasero izquierdo. El subconjunto izquierdo de la ECU de los faros almacena el DTC B2416 y B241A.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2416

Avería del sensor de regulación de la altura

Se cumple alguna de las siguientes condiciones:

  • Avería en el subconjunto del sensor de regulación de altura trasero izquierdo
  • Circuito abierto en la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo
  • Cortocircuito en la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo
  • Subconjunto del sensor de regulación de altura trasero izquierdo
  • Subconjunto de la ECU del faro izquierdo
  • Mazo de cables o conector

-

B241A

Sensor de regulación de altura trasero

Se cumple alguna de las siguientes condiciones:

  • Avería en el subconjunto del sensor de regulación de altura trasero izquierdo
  • Circuito abierto en el subconjunto del sensor de regulación de altura trasero izquierdo
  • Cortocircuito en el subconjunto del sensor de regulación de altura trasero izquierdo
  • Subconjunto del sensor de regulación de altura trasero izquierdo
  • Subconjunto de la ECU del faro izquierdo
  • Mazo de cables o conector

-
Condiciones de detección del DTC (DTC B2416 y B241A):


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Condición de diagnóstico

Interruptor de encendido en posición ON

○

○

○

Estado de la avería

Avería en el subconjunto del sensor de regulación de altura trasero izquierdo

○

-

-

Circuito abierto en la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo

-

○

-

Cortocircuito en la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo

-

-

○

Momento de la detección

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

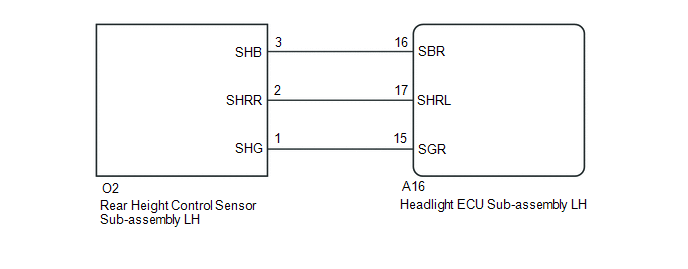

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Antes de realizar esta inspección, compruebe si el subconjunto del sensor de regulación de altura trasero izquierdo está instalado correctamente.
  • Si el subconjunto de la ECU de las luces izquierdas se ha sustituido, es necesario sincronizar la información del vehículo e inicializar el subconjunto de la ECU de los faros izquierdos.

    Haga clic aquí

  • Si se realiza alguna de las siguientes acciones, es necesario inicializar el subconjunto de la ECU de los faros izquierdos.

    Haga clic aquí

    • Sustitución del subconjunto del sensor trasero de regulación de altura izquierdo
    • Extracción/Instalación del subconjunto del sensor trasero de regulación de altura izquierdo
    • Reparaciones que modifiquen la altura del vehículo, como la sustitución de los componentes de la suspensión

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emiten los DTC B2416 o B241A.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

3.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / HL AutoLeveling / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > HL AutoLeveling > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Height Sens Pw Supply Val

Valor de la fuente de alimentación del subconjunto del sensor de regulación de altura trasero izquierdo

0 a 5.00 V

4.61 a 5.00 V

-

Rr Height Sens Signal Val

Valor de la señal del subconjunto del sensor de regulación de la altura trasera izquierda

0 a 5.00 V

0.50 a 4.50 V

El valor cambia de acuerdo a la altura del vehículo
Body Electrical > HL AutoLeveling > Data List

Pantalla del tester

Height Sens Pw Supply Val

Rr Height Sens Signal Val

OK:

Se visualiza la condición normal citada anteriormente.

OK

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DE LA ECU DE LOS FAROS IZQUIERDOS - SUBCONJUNTO DEL SENSOR DE REGULACIÓN DE ALTURA TRASERO IZQUIERDO)

(a) Desconecte el conector A16 del subconjunto de la ECU del faro izquierdo.

(b) Desconecte el conector O2 del subconjunto del sensor de regulación de la altura trasero izquierdo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A16-16 (SBR) - O2-3 (SHB)

Siempre

Inferior a 1 Ω

A16-17 (SHRL) - O2-2 (SHRR)

Siempre

Inferior a 1 Ω

A16-15 (SGR) - O2-1 (SHG)

Siempre

Inferior a 1 Ω

A16-16 (SBR) o O2-3 (SHB) - Masa de la carrocería

Siempre

10 kΩ o superior

A16-17 (SHRL) o O2-2 (SHRR) - Masa de la carrocería

Siempre

10 kΩ o superior

A16-15 (SGR) o O2-1 (SHG) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

5.

INSPECCIONE EL SUBCONJUNTO DEL SENSOR DE REGULACIÓN DE LA ALTURA TRASERO IZQUIERDO

(a) Extraiga el subconjunto del sensor de regulación de altura trasero izquierdo.

Haga clic aquí

(b) Inspeccione el subconjunto izquierdo del sensor de regulación de altura trasero.

Haga clic aquí

OK:

El subconjunto del sensor de regulación de altura trasero izquierdo se encuentra en buen estado.

OK

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

MAL

SUSTITUYA EL SUBCONJUNTO DEL SENSOR DE REGULACIÓN DE LA ALTURA TRASERO IZQUIERDO
