Toyota CH-R Manual de Taller: Circuito del interruptor VSC OFF

DESCRIPCIÓN

El conjunto de la ECU de control de derrape está conectado al conjunto del juego de instrumentos a través del sistema de comunicación CAN.

Al pulsarse el interruptor VSC OFF, se desactivará el funcionamiento del sistema TRAC, y al dejarlo pulsado, se desactivará el funcionamiento de los sistemas TRAC y VSC. Si el funcionamiento de TRAC y VSC se desactiva, se mostrará el mensaje TRAC OFF en la pantalla de información múltiple y se encenderá el indicador luminoso de desactivación VSC.

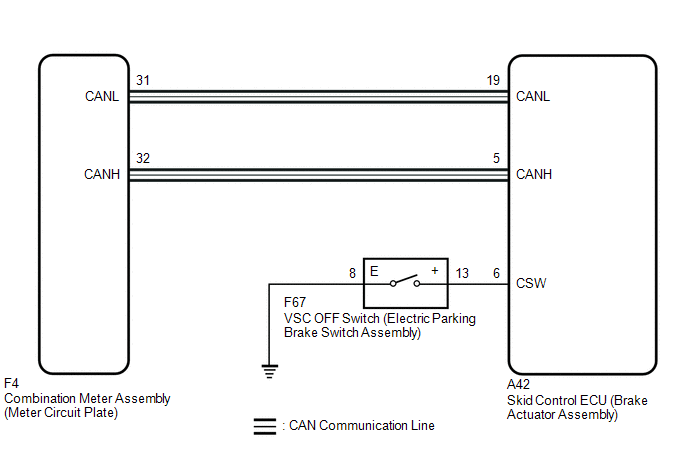

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo el aprendizaje de la variante del sistema.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Haga clic aquí

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten códigos DTC.

B

B

INSPECCIONE EL SISTEMA DE COMUNICACIÓN CAN

A

2.

COMPRUEBE SI EL CONECTOR DEL CONJUNTO DEL ACTUADOR DEL FRENO ESTÁ BIEN CONECTADO

(a) Compruebe si el conector de la ECU de control de derrape (conjunto del actuador del freno) está bien conectado.

OK:

El conector está firmemente conectado.

MAL

CONECTE CORRECTAMENTE EL CONECTOR AL CONJUNTO DEL ACTUADOR DEL FRENO

OK

3.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MODO TRAC/VSC OFF)

(a) Seleccione la lista de datos en el Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

TRAC/VSC Off Mode

Modo de desactivación de los sistemas TRAC/VSC

Normal, TRAC OFF, modo experto de VSC o VSC OFF

Normal: Modo normal

TRAC OFF: Modo de desconexión de TRAC

VSC OFF: Modo de desconexión de VSC

-

Chassis > ABS/VSC/TRAC/EPB > Data List

Pantalla del tester

TRC/VSC Off Mode

(b) Compruebe si el indicador luminoso y el estado del modo en el Techstream cambian según el funcionamiento del interruptor VSC OFF.

Estándar:

Funcionamiento del interruptor

Visualización del estado del modo

Pantalla de información múltiple (mensaje TRAC OFF)

Indicador luminoso VSC OFF

Sin pulsar

Normal

Sin visualizar

No se enciende

Al pulsar el interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico)

TRAC OFF

Visualizado

No se enciende

Al mantener pulsado el interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico)

VSC OFF

Visualizado

Se enciende

Resultado:

Resultado

Vaya a

La visualización del indicador luminoso y del estado del modo no varía.

A

La visualización del estado del modo es normal, pero el indicador luminoso no cambia.

B

La visualización del estado del modo y el indicador luminoso es normal.

C

B

INSPECCIONE EL SISTEMA DE MEDIDORES / INDICADORES

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

4.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR LUMINOSO TRC (TRAC) OFF E INDICADOR LUMINOSO DE DESACTIVACIÓN VSC)

(a) Seleccione Active Test (Prueba activa) en el Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

TRC(TRAC) OFF Indicator Light

Pantalla de información múltiple (mensaje TRAC OFF)

Visualización ON / OFF

Examine el conjunto del juego de instrumentos

VSC OFF Indicator Light

Indicador VSC OFF

Indicador de advertencia ON / OFF

Examine el conjunto del juego de instrumentos

Chassis > ABS/VSC/TRAC/EPB > Active Test

Pantalla del tester

TRC(TRAC) OFF Indicator Light

Chassis > ABS/VSC/TRAC/EPB > Active Test

Pantalla del tester

VSC OFF Indicator Light

(b) Compruebe que la pantalla de información múltiple (mensaje de desactivación de TRAC) y el indicador luminoso de desactivación VSC en el conjunto del juego de instrumentos se enciendan o se apaguen de conformidad con el funcionamiento de Techstream.

OK:

La pantalla de información múltiple (mensaje de desactivación de TRAC) y el indicador luminoso de desactivación VSC en el conjunto del juego de instrumentos se encienden y se apagan de conformidad con el funcionamiento de Techstream.

MAL

IR AL PUNTO 7

OK

5.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

(a) Inspeccione el conjunto del interruptor del freno de estacionamiento eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ACTUADOR DEL FRENO - CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)

(a) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

OK:

El conector está firmemente conectado.

(b) Desconecte el conector A42 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Inspeccione tanto la funda del conector como los terminales en busca de signos de deformación o corrosión.

OK:

No hay deformación ni corrosión.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A42-6 (CSW) - F67-13 (+)

Siempre

Inferior a 1 Ω

A42-6 (CSW) o F67-13 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

F67-8 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

7.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Realice la prueba activa del conjunto de juego de instrumentos con el Techstream.

Haga clic aquí

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Meter Display 1

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. VSC OFF

(b) Inspeccione el conjunto del juego de instrumentos.

OK:

La pantalla de información múltiple (mensaje de desactivación de TRC) y el indicador luminoso de desactivación VSC en el conjunto del juego de instrumentos se encienden y se apagan de conformidad con el funcionamiento de Techstream.

OK

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

MAL

INSPECCIONE EL SISTEMA DE MEDIDORES / INDICADORES
