DESCRIPCIÓN

El relé de la válvula solenoide del ABS está integrado en la ECU de control de derrape, en el conjunto del actuador del freno. El relé del solenoide del ABS suministra la alimentación a cada solenoide del ABS y solenoide del TRAC. La ECU de control de derrape detecta una avería en el relé de la válvula solenoide y lleva a cabo una comprobación del funcionamiento del relé de la autocomprobación.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
C146E	Circuito abierto en el relé del solenoide del ABS	Se cumple alguno de los siguientes requisitos: El circuito de excitación del relé del solenoide de la ECU de control de derrape tiene una avería. El relé del solenoide no se puede cambiar entre ON y OFF.	Relé del solenoide del ABS (conjunto del actuador del freno)

Condiciones de detección del DTC: C146E

		Estado del vehículo
		Modelo 1	Modelo 2
Condición de diagnóstico	-	-	-
Estado de la avería	El circuito de excitación del relé del solenoide de la ECU de control de derrape tiene una avería.	○	-
Estado de la avería	El relé del solenoide no se puede cambiar entre ON y OFF.	-	○
Momento de la detección		-	-
Número de ciclos		1 ciclo	1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

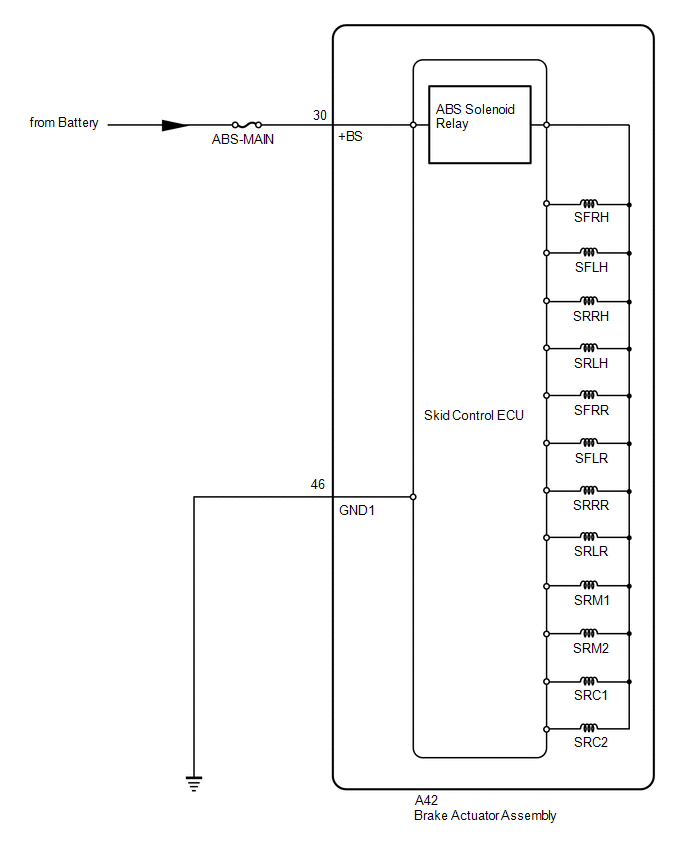

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo el aprendizaje de la variante del sistema.

Haga clic aquí

PROCEDIMIENTO

1.	SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

(a) Sustituya el relé del solenoide del ABS (conjunto del actuador del freno).

Haga clic aquí

FIN DE LA INSPECCIÓN
