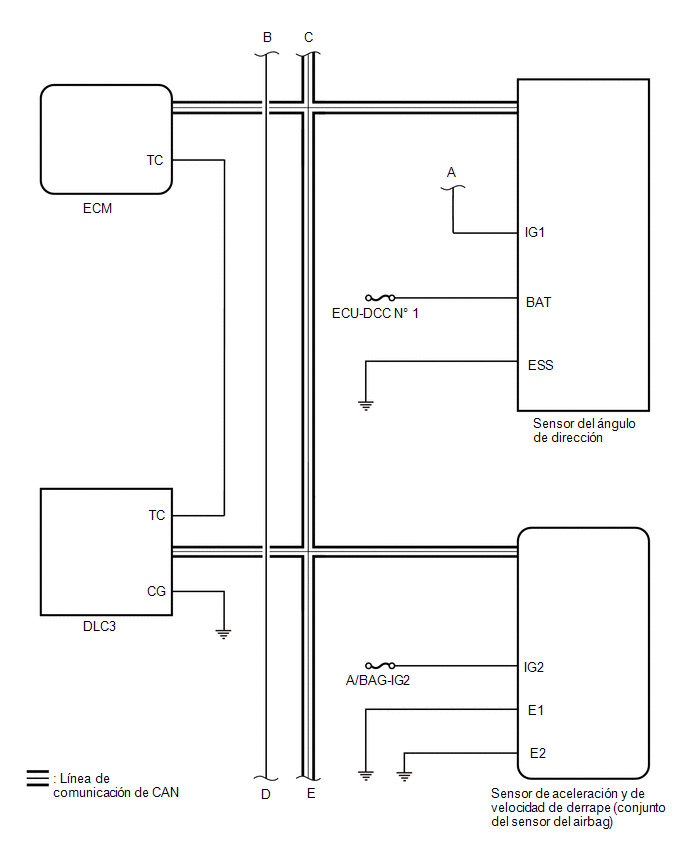

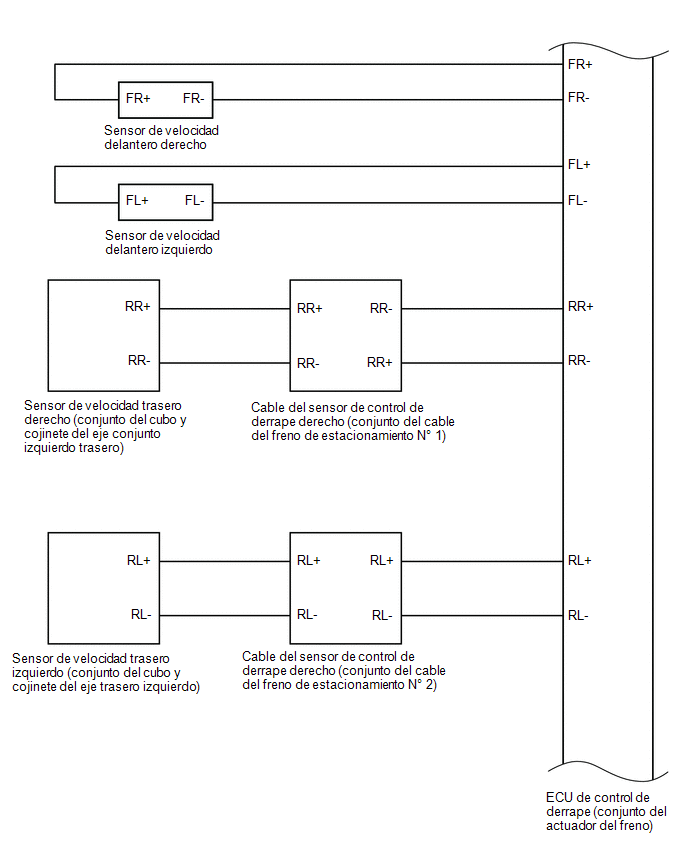

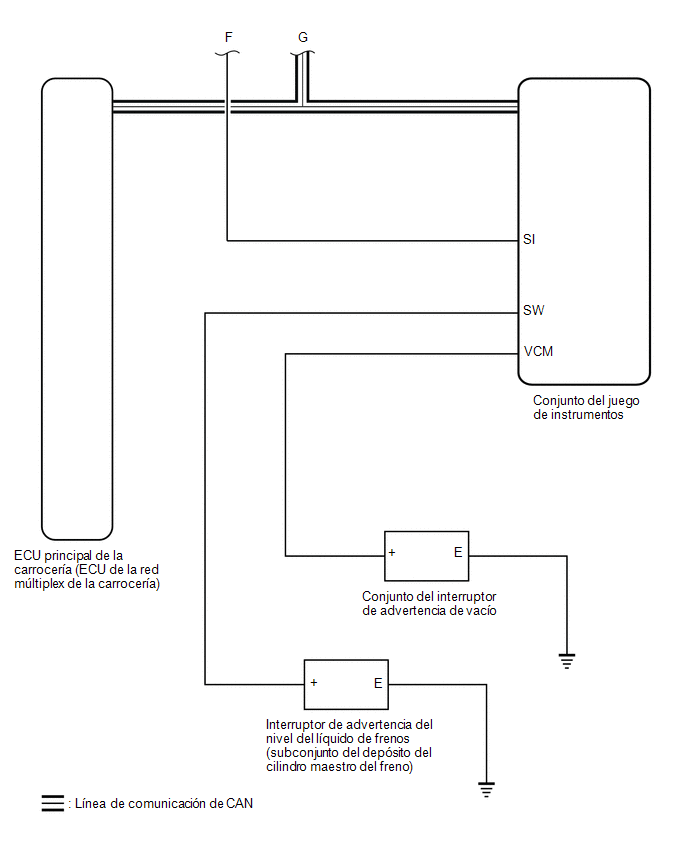

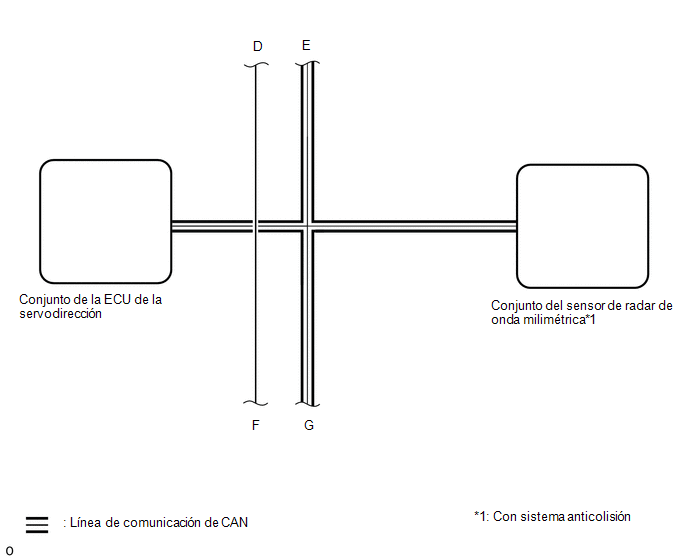

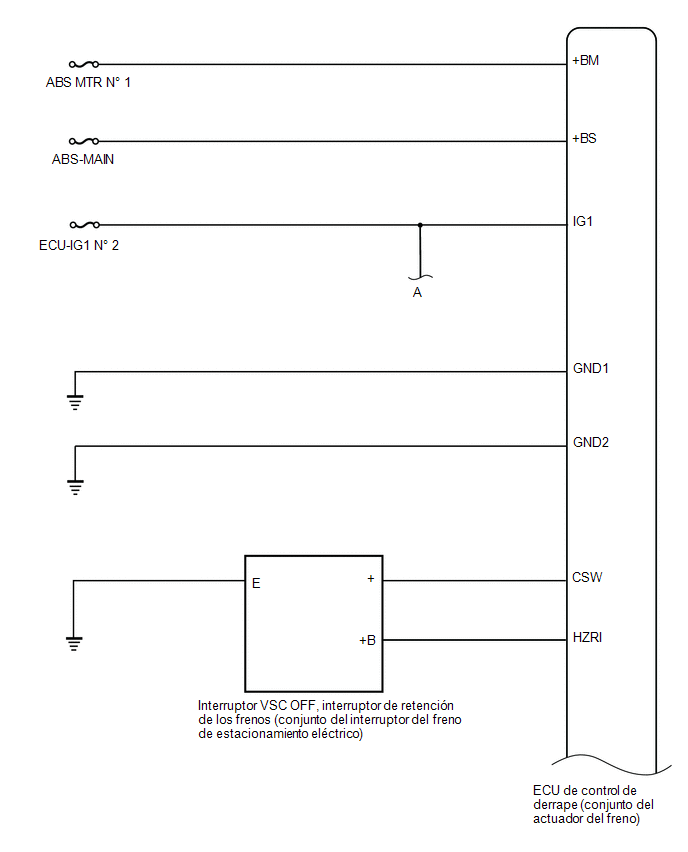

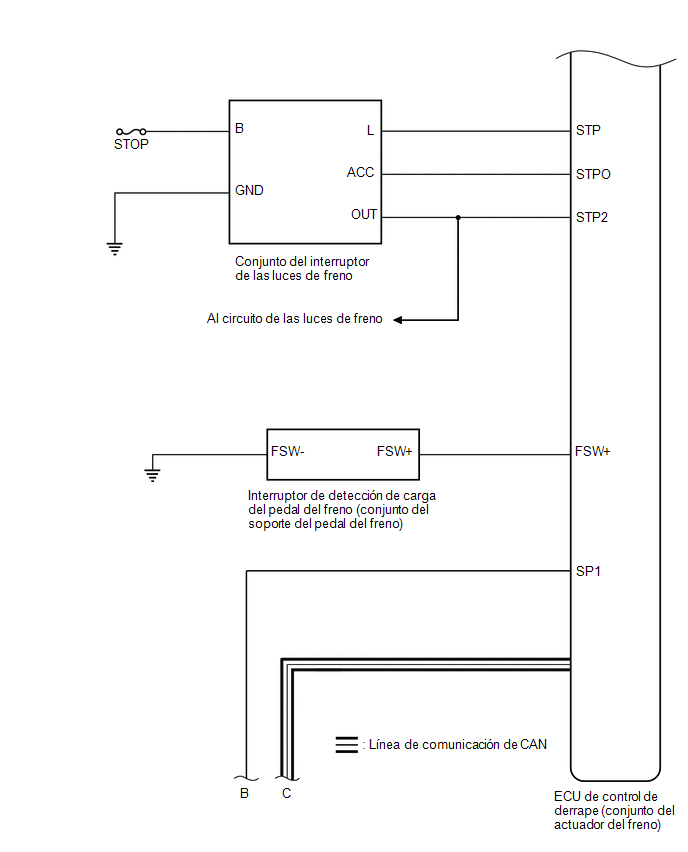

DIAGRAMA DEL SISTEMA

ECU de transmisión (transmisor)

ECU de recepción

Señal

Método de comunicación

ECU de control de derrape (conjunto del actuador del freno)

Sensor del ángulo de dirección

Señal de solicitud del sensor del ángulo de dirección

Línea de comunicación de CAN

Sensor del ángulo de dirección

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor del ángulo de dirección

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

Señal de solicitud de velocidad de derrape y aceleración

Línea de comunicación de CAN

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor de velocidad de derrape y aceleración

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

ECM
  • Señal de velocidad de la rueda
  • Señal de datos del VSC

Línea de comunicación de CAN

ECM

ECU de control de derrape (conjunto del actuador del freno)
  • Señal de la posición del cambio
  • Señal de posición de la mariposa
  • Señal de régimen del motor
  • Señal de diagnóstico (terminal TC)

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto de la ECU de la servodirección

Señal de datos del VSC

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del juego de instrumentos
  • Señal del indicador de advertencia ABS
  • Señal del indicador de advertencia del sistema de frenos (indicador rojo)
  • Señal del indicador de desconexión del VSC
  • Señal de la pantalla de información múltiple (mensaje TRAC OFF)
  • Señal del indicador luminoso de deslizamiento
  • Señal de velocidad de la rueda
  • Señal luminosa del indicador de retención de los frenos en modo de espera
  • Señal luminoso del indicador de retención de los frenos en funcionamiento

Línea de comunicación de CAN
