EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del interruptor de advertencia de vacío.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimiento necesario	Efecto/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas

PROCEDIMIENTO

1. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

2. EXTRAIGA EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

3. EXTRAIGA LA PLACA IZQUIERDA AISLANTE DE AGUA

Haga clic aquí

4. EXTRAIGA EL REFUERZO DE MONTAJE IZQUIERDO DEL CUERPO DEL CUBRETABLEROS

Haga clic aquí

5. EXTRAIGA EL REFUERZO DE MONTAJE DERECHO DEL CUERPO DEL CUBRETABLEROS

Haga clic aquí

6. RETIRE EL SUBCONJUNTO DEL PANEL EXTERIOR DE LA PARTE SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

7. EXTRAIGA LA BATERÍA

Haga clic aquí

8. RETIRE EL SUBCONJUNTO DEL PANEL EXTERIOR DE LA PARTE SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

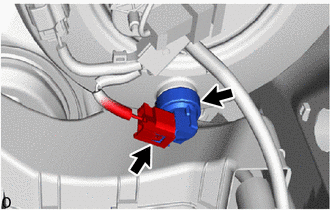

(a) Desconecte el conector del conjunto del interruptor de advertencia de vacío.

(b) Extraiga el conjunto del interruptor de advertencia de vacío del conjunto del servofreno.
