Toyota CH-R Manual de Taller: Componentes
COMPONENTES

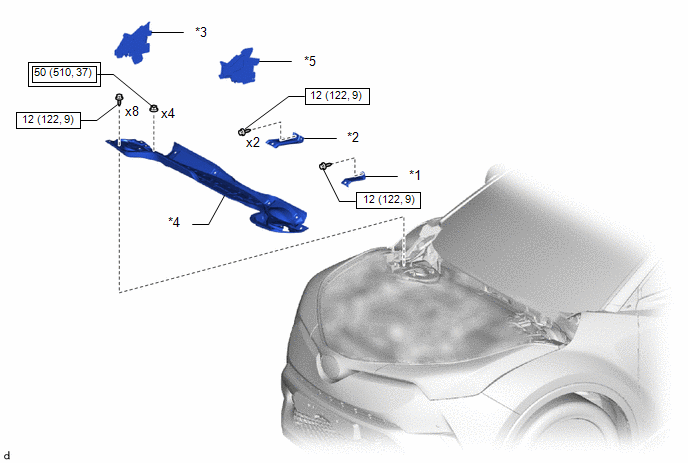

ILUSTRACIÓN
.png)
|
*1 |
REFUERZO DE MONTAJE IZQUIERDO DEL CUERPO DEL CUBRETABLEROS |
*2 |
REFUERZO DE MONTAJE DERECHO DEL CUERPO DEL CUBRETABLEROS |
|
*3 |
PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DEL CALENTADOR N° 1 |
*4 |
SUBCONJUNTO DEL PANEL EXTERIOR DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
|
*5 |
PLACA AISLANTE DE AGUA IZQUIERDA |
- |
- |
.png) |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |

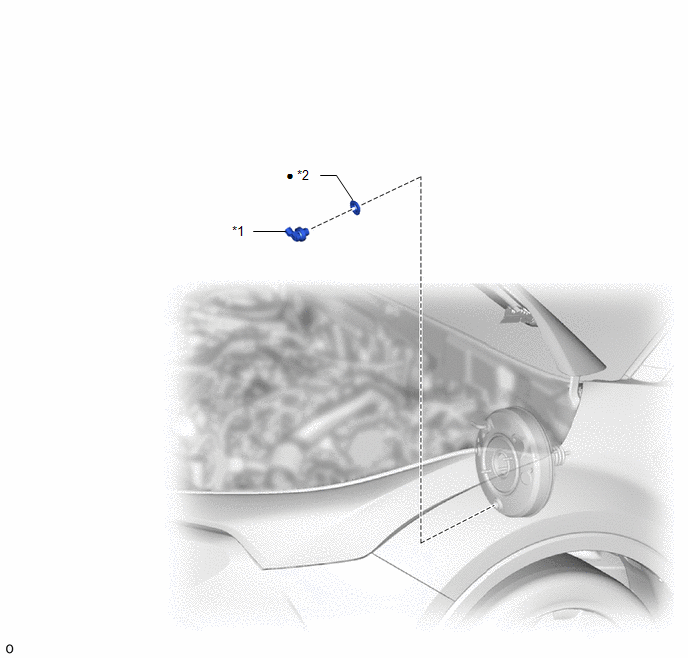

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO |
*2 |
OJAL DE LA VÁLVULA DE RETENCIÓN |
|
● |
Pieza no reutilizable |
- |
- |
Extracción
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración,
inicialización o registro) que deben realizarse después de que se ...
