MONTAJE
PROCEDIMIENTO
1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
(a) Instale provisionalmente el tapón de purga en el conjunto del cilindro del freno de disco trasero.
OBSERVACIÓN:
Apriete totalmente el tapón de purga del freno de disco trasero después de purgar el sistema.
2. COLOQUE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
(a) Instale la tapa del tapón de purga en el tapón de purga de freno de disco trasero.

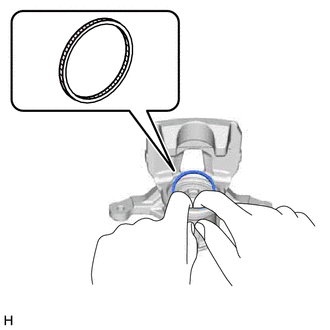

3. INSTALE EL SELLO DEL PISTÓN
(a) Aplique grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.
|
Grasa de glicol a base de jabón de litio |
(b) Coloque el sello del pistón en el conjunto del cilindro del freno de disco trasero.
AVISO:
4. INSTALE EL PISTÓN DEL FRENO DE DISCO TRASERO

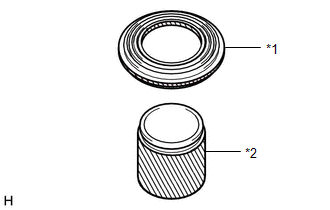

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.
|
*1 |
Funda del cilindro |
|
*2 |
Pistón del freno de disco trasero |
|
Grasa de glicol a base de jabón de litio |
(b) Aplique una ligera capa de grasa de glicol a base de jabón de litio para engrasar las superficies de contacto del pistón del freno de disco trasero.
|

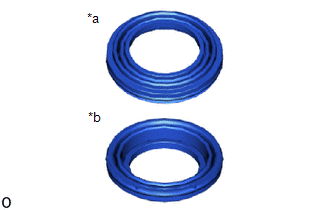

(c) Instale la funda del cilindro en el pistón del freno de disco trasero. AVISO: La parte delantera y la trasera de la funda del cilindro no coinciden. Asegúrese de no instalar la funda del cilindro al revés. |
|
|

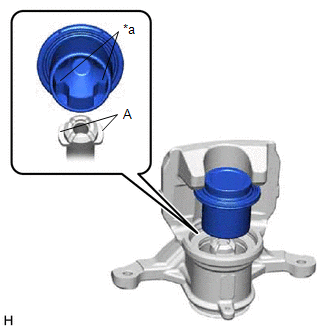

(d) Coloque el pistón en el conjunto del cilindro del freno de disco trasero. AVISO:
|
|
|

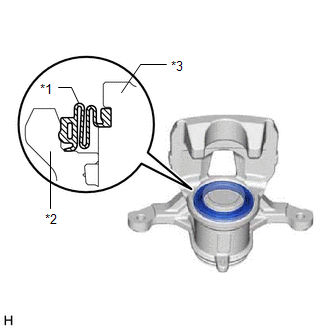

(e) Coloque la funda del cilindro en el conjunto del cilindro del freno de disco trasero como se muestra en la ilustración. AVISO:
|
|
