Toyota CH-R Manual de Taller: El sistema desempañador de la luneta trasera no funciona

Toyota CH-R Manual de Taller / Ventanillas / Cristales / Sistema DesempaÑador De La Luneta / El sistema desempañador de la luneta trasera no funciona

DESCRIPCIÓN

Cuando el interruptor del desempañador de la luneta trasera del conjunto del control del aire acondicionado está pulsado, la señal de funcionamiento se transmite al conjunto del amplificador del aire acondicionado a través de la comunicación LIN. Al recibir la señal, el conjunto del amplificador del aire acondicionado enciende el relé DEF para accionar el sistema desempañador de la luneta.

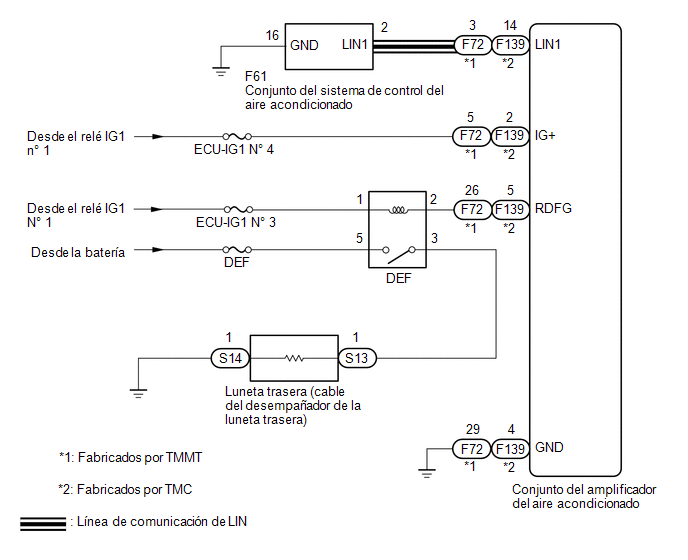

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la tensión de la batería disminuye, se cancela el funcionamiento del sistema del desempañador de la luneta para priorizar el suministro de energía al sistema de la servodirección.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIÓN DEL SISTEMA DE AIRE ACONDICIONADO

(a) Inspeccione el sistema de aire acondicionado.

OBSERVACIÓN:

Tanto la señal de accionamiento del sistema desempañador de la luneta como la señal de accionamiento del sistema de aire acondicionado se transmiten al conjunto del amplificador del aire acondicionado a través de la misma línea de comunicación.

OK:

El sistema de aire acondicionado funciona correctamente.

Resultado:

Resultado

Vaya a

OK

A

NG (fabricados por TMMT)

B

NG (fabricados por TMC)

C

B

VAYA AL SISTEMA DE AIRE ACONDICIONADO

C

VAYA AL SISTEMA DE AIRE ACONDICIONADO

A

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Defogger Relay (Rear)

Hilo del desempañador de la luneta trasera

OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Defogger Relay (Rear)

OK:

El sistema desempañador de la luneta funciona normalmente.

MAL

IR AL PUNTO 4

OK

3.

SUSTITUYA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del control del aire acondicionado por uno nuevo o en buen estado.

Haga clic aquí

(b) Compruebe si el sistema del desempañador de la luneta funciona con normalidad.

Haga clic aquí

OK:

El sistema desempañador de la luneta funciona normalmente.

OK

FIN DE LA INSPECCIÓN (FALLO EN EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO)

MAL

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

4.

INSPECCIONE EL RELÉ DEF

(a) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

(b) Inspeccione el relé DEF.

Haga clic aquí

MAL

SUSTITUYA EL RELÉ DEF

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - FUENTE DE ALIMENTACIÓN)

(a) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

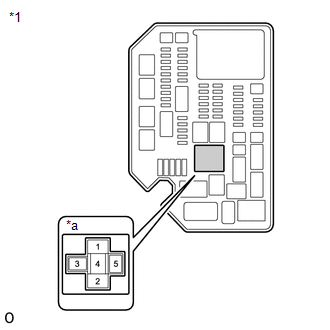

*1

Bloque de relés del compartimiento del motor n° 1

*a

Soporte del relé DEF

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

Terminal 1 del soporte del relé DEF - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Terminal 5 del soporte del relé DEF - Masa de la carrocería

Siempre

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector F72*1 o F139*2 del conjunto del amplificador del aire acondicionado.

  • *1: Fabricados por TMMT
  • *2: Fabricados por TMC

*1

Bloque de relés del compartimiento del motor n° 1

*a

Soporte del relé DEF

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Fabricados por TMMT

Conexión del tester

Posición del interruptor

Valor especificado

Terminal 2 del soporte del relé DEF - F72-26 (RDFG)

Siempre

Inferior a 1 Ω

Terminal 2 del soporte del relé DEF o F72-26 (RDFG) - Masa de la carrocería

Siempre

10 kΩ o superior

Fabricados por TMC

Conexión del tester

Posición del interruptor

Valor especificado

Terminal 2 del soporte del relé DEF - F139-5 (RDFG)

Siempre

Inferior a 1 Ω

Terminal 2 del soporte del relé DEF - F139-5 (RDFG)

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Fabricados por TMMT

(1) Vuelva a conectar el conector F72 del conjunto del amplificador del aire acondicionado.

(2) Vuelva a instalar el relé DEF.

(3) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aún conectados.

Haga clic aquí

(4) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F72-26 (RDFG) - F72-29 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado

Inferior a 1 V

F72-26 (RDFG) - F72-29 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado

11 a 14 V

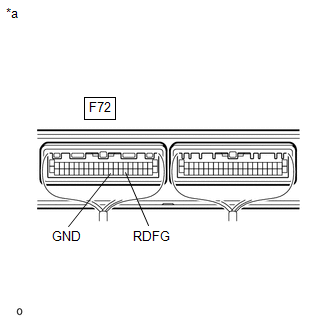

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

(b) Fabricados por TMC

(1) Vuelva a conectar el conector F139 del conjunto del amplificador del aire acondicionado.

(2) Vuelva a instalar el relé DEF.

(3) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aún conectados.

Haga clic aquí

(4) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F139-5 (RDFG) - F139-4 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado

Inferior a 1 V

F139-5 (RDFG) - F139-4 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado

11 a 14 V

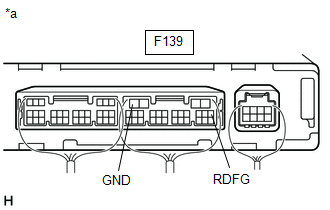

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

MAL

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

OK

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (LUNETA TRASERA (HILO DEL DESEMPAÑADOR DE LA LUNETA TRASERA) - RELÉ DEF Y MASA DE LA CARROCERÍA)

(a) Desconecte los conectores S13 y S14 de la luneta trasera (hilo del desempañador de la luneta trasera).

*1

Bloque de relés del compartimiento del motor n° 1

*a

Soporte del relé DEF

(b) Extraiga el relé DEF del bloque de relés del compartimiento del motor n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

S13-1 - Terminal 3 del soporte del relé DEF

Siempre

Inferior a 1 Ω

S14-1 - Masa de la carrocería

Siempre

Inferior a 1 Ω

S13-1 - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
