TERMINALES DE LA ECU

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados por TMMT)

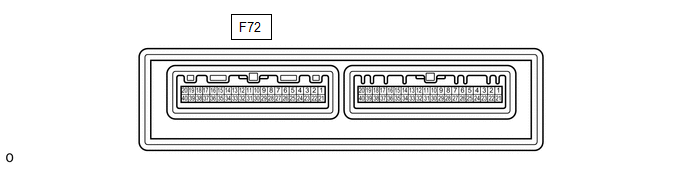

(a) Desconecte el conector F72 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester	Color del cableado	Descripción del terminal	Posición del interruptor	Valor especificado
F72-5 (IG+) - F72-29 (GND)	B - W-B	Fuente de alimentación (IG)	Interruptor de encendido en posición ON	11 a 14 V
F72-5 (IG+) - F72-29 (GND)	B - W-B	Fuente de alimentación (IG)	Interruptor de encendido desactivado	Inferior a 1 V
F72-1 (B) - F72-29 (GND)	V - W-B	Alimentación de la batería	Siempre	11 a 14 V
F72-29 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(d) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Posición del interruptor	Valor especificado
F72-26 (RDFG) - F72-29 (GND)	P - W-B	Señal del desempañador de la luneta trasera	Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado	11 a 14 V
F72-26 (RDFG) - F72-29 (GND)	P - W-B	Señal del desempañador de la luneta trasera	Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado	Inferior a 1 V
F72-3 (LIN1) - F72-29 (GND)	L - W-B	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

Si el resultado no es el especificado, es posible que haya una avería en el conjunto del amplificador del aire acondicionado.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados para TMC)

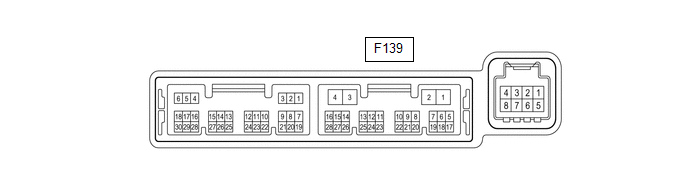

(a) Desconecte el conector F139 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester	Color del cableado	Descripción del terminal	Posición del interruptor	Valor especificado
F139-2 (IG+) - F139-4 (GND)	B - W-B	Fuente de alimentación (IG)	Interruptor de encendido en posición ON	11 a 14 V
F139-2 (IG+) - F139-4 (GND)	B - W-B	Fuente de alimentación (IG)	Interruptor de encendido desactivado	Inferior a 1 V
F139-1 (B) - F139-4 (GND)	V - W-B	Alimentación de la batería	Siempre	11 a 14 V
F139-4 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(d) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Posición del interruptor	Valor especificado
F139-5 (RDFG) - F139-4 (GND)	P - W-B	Señal del desempañador de la luneta trasera	Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado	11 a 14 V
F139-5 (RDFG) - F139-4 (GND)	P - W-B	Señal del desempañador de la luneta trasera	Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado	Inferior a 1 V
F139-14 (LIN1) - F139-4 (GND)	BE - W-B	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

Si el resultado no es el especificado, es posible que haya una avería en el conjunto del amplificador del aire acondicionado.

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

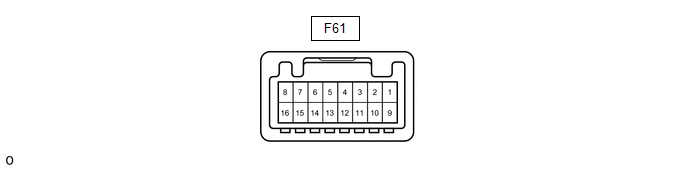

(a) Compruebe los impulsos según los valores de la siguiente tabla.

Conexión del tester	Color del cableado	Descripción del terminal	Posición del interruptor	Valor especificado
F61-2 (LIN1) - F61-16 (GND)	L - W-B1 BE - W-B2	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

Conexión del tester

Color del cableado

Descripción del terminal

Posición del interruptor

Valor especificado

F61-2 (LIN1) - F61-16 (GND)

L - W-B*1

BE - W-B*2

Línea de comunicación de LIN

Interruptor de encendido en posición ON

Generación de impulsos

*1: Fabricados por TMMT
*2: Fabricados por TMC

Si el resultado no es el especificado, es posible que haya una avería en el conjunto del control del aire acondicionado.
