COMPROBACIÓN DEL FUNCIONAMIENTO

COMPRUEBE LA FUNCIÓN DE BLOQUEO DE LAS VENTANILLAS

OBSERVACIÓN:

Antes de realizar la comprobación del funcionamiento del interruptor de bloqueo de ventanilla, asegúrese de que el interruptor de bloqueo de ventanillas se encuentre en la posición OFF (el interruptor no está pulsado).

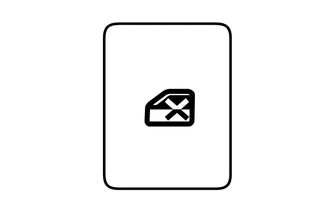

(a) Coloque el interruptor de bloqueo de la ventanilla del interruptor maestro de la red múltiplex en la posición ON (pulsado) y compruebe que las ventanillas del pasajero delantero y trasero estén desactivadas.

OK:

Las ventanillas traseras y del pasajero delantero se han desactivado.

(b) Coloque el interruptor de bloqueo de ventanillas en la posición OFF (no pulsado) y compruebe que las ventanillas del pasajero delantero y trasero funcionen con normalidad.

OK:

Las ventanillas traseras y del pasajero delantero funcionan con normalidad.

INSPECCIONE LA FUNCIÓN UP/DOWN MANUAL

(a) Compruebe si el elevalunas eléctrico de la puerta del conductor funciona como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

Interruptor de encendido en posición ON

Puerta del conductor

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

(b) Compruebe si el elevalunas eléctrico del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor del regulador

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

Puerta trasera izquierda

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

Puerta trasera derecha

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

COMPRUEBE LA FUNCIÓN AUTOMÁTICA ARRIBA/ABAJO

(a) Compruebe si el elevalunas eléctrico de la puerta del conductor funciona como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

Interruptor de encendido en posición ON

Puerta del conductor

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

(b) Compruebe si el elevalunas eléctrico del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor del regulador

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

Puerta trasera izquierda

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

Puerta trasera derecha

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

REVISE LA FUNCIÓN DE SUBIDA Y BAJADA MANUAL DE CONTROL REMOTO

(a) Compruebe si el elevalunas eléctrico del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

Puerta trasera izquierda

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

Puerta trasera derecha

Levantado hasta la mitad

UP (se cierra)

Bajado hasta la mitad

DOWN (se abre)

REVISE LA FUNCIÓN DE SUBIDA Y BAJADA AUTOMÁTICA DE CONTROL REMOTO

(a) Compruebe si el elevalunas eléctrico del pasajero delantero y los elevalunas eléctricos traseros funcionan como se indica a continuación:

OK

Estado

Interruptor maestro

Funcionamiento del interruptor

Elevalunas eléctrico

  • Interruptor de encendido en posición ON
  • Interruptor de bloqueo de ventanillas en posición OFF

Puerta del pasajero delantero

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

Puerta trasera izquierda

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

Puerta trasera derecha

Subido (accionamiento de un toque)

AUTO UP (se cierra)

Bajado (accionamiento de un toque)

AUTO DOWN (se abre)

INSPECCIONE LA FUNCIÓN DE FUNCIONAMIENTO SIN LLAVE

(a) Compruebe si los elevalunas eléctricos pueden accionarse con el conjunto del interruptor maestro de la red múltiplex, el conjunto del interruptor del regulador del elevalunas eléctrico o el conjunto del interruptor del regulador del elevalunas eléctrico trasero después de desactivar el interruptor de encendido.

OBSERVACIÓN:

Si el interruptor de bloqueo de ventanilla está activado, los elevalunas eléctricos no podrán accionarse con el conjunto del interruptor del regulador del elevalunas eléctrico ni con los conjuntos del interruptor del regulador del elevalunas eléctrico trasero. Por lo tanto, coloque el interruptor de bloqueo de las ventanillas en posición OFF antes de comprobar el funcionamiento del elevalunas eléctrico.

(b) Compruebe que la función de funcionamiento sin llave no puede aplicarse después de abrir la puerta del conductor o del pasajero delantero inmediatamente.

OBSERVACIÓN:

  • Si el elevalunas eléctrico se acciona mediante el funcionamiento automático mientras la función de funcionamiento sin llave está activada y se abre la puerta del conductor o del pasajero delantero, el elevalunas eléctrico seguirá funcionando.*1
  • Si el elevalunas eléctrico se acciona durante el funcionamiento automático cuando el funcionamiento sin llave está activado, y se abre la puerta del conductor o del pasajero delantero, el elevalunas eléctrico dejará de funcionar.*2
  • *1: Sin sistema anticolisión
  • *2: Con sistema anticolisión

(c) Compruebe que no se pueda accionar ningún elevalunas eléctrico una vez transcurridos más de aproximadamente 45 segundos desde que el interruptor de encendido se desactive.

COMPRUEBE LA FUNCIÓN VINCULADA AL TRANSMISOR INALÁMBRICO

  • *: Esta función se establece mediante la configuración de personalización, ya viene desactivada por defecto.

(a) Compruebe si todos los elevalunas eléctricos funcionan como se indica a continuación cuando se utiliza el subconjunto del transmisor de la llave eléctrica:

OK

Estado

Operación del transmisor

Elevalunas eléctrico

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas y bloqueadas

Interruptor UNLOCK pulsado durante más de 3 segundos

DOWN (se abre)

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas y bloqueadas

Interruptor UNLOCK liberado.

STOP

COMPRUEBE LA FUNCIÓN VINCULADA A LA LLAVE*

  • *: Esta función se establece mediante la configuración de personalización, ya viene desactivada por defecto.

(a) Compruebe que todos los elevalunas eléctricos funcionan como se indica a continuación:

OK

Estado

Operación del cilindro de la llave de la puerta

Elevalunas eléctrico

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas

Se gira y se mantiene en la posición de bloqueo durante más de 1.5 segundos

UP (se cierra)

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas

Se vuelve al punto muerto.

STOP

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas

Se gira y se mantiene en la posición de desbloqueo durante más de 1.5 segundos

DOWN (se abre)

Ningún subconjunto del transmisor de la llave electrónica está en el vehículo, y todas las puertas están cerradas

Se vuelve al punto muerto.

STOP

COMPRUEBE LA FUNCIÓN DE ADVERTENCIA DE APERTURA DE LA VENTANILLA

(a) Abra una ventanilla mediante el interruptor del elevalunas eléctrico.

(b) Cambie el interruptor de encendido de la posición ON a OFF, abra la puerta del conductor con el subconjunto del transmisor de la llave electrónica en el vehículo y compruebe si el avisador acústico de advertencia en el subconjunto del juego de instrumentos suena una vez. A continuación, compruebe si aparece "Window open" en la pantalla de información múltiple del conjunto del juego de instrumentos se muestra "Window open".

COMPRUEBE LA FUNCIÓN DE PROTECCIÓN CONTRA OBJETOS ATASCADOS

(a) Compruebe el funcionamiento básico.

ADVERTENCIA:

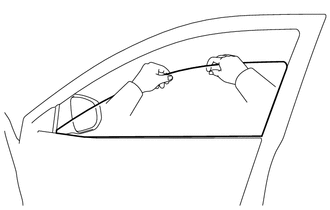

No ponga los dedos entre el bastidor de la puerta y el cristal de la ventanilla para comprobar la función de protección contra objetos atascados. Procure asimismo que ninguna parte de su cuerpo quede atrapada durante la inspección.

OBSERVACIÓN:

La función de protección contra objetos atascados está habilitada durante la operación de subida manual y automática mientras el motor se encuentra en funcionamiento o el interruptor de encendido está en posición ON, y también 45 segundos aprox. después de desactivar el interruptor de encendido.

(1) Abra el elevalunas eléctrico por completo.

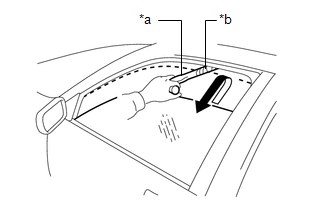

*a

Plantilla de control

*b

Trapo

(2) Coloque una plantilla de control envuelta en un trapo junto al elevalunas eléctrico en posición de cierre completo.

(3) Accione la función de subida automática o manual y compruebe que el elevalunas eléctrico se detiene y desciende cuando la plantilla de control queda atrapada entre la ventanilla y el bastidor de la puerta, y se detiene.

OBSERVACIÓN:

  • Si se realiza una operación de subida manual desde el asiento, el cristal de la ventanilla bajará aproximadamente 30 mm (1.181 pulg.) desde el punto en que entra en contacto con el extremo de la martillo o seguirá bajando durante aproximadamente 5 segundos y, a continuación, se detiene.
  • Si se no realiza una operación de subida manual desde el asiento, el cristal de la ventanilla bajará aproximadamente 125 mm (4.921 pulg.) desde el punto en que entra en contacto con el extremo de la martillo o seguirá bajando durante aproximadamente 5 segundos y, a continuación, se detiene.
  • Después de que la función de protección contra objetos atascados funcione cuando se realiza la operación de subida automática o manual, la función de protección contra objetos atascados no funcionará mientras se realiza la operación de subida manual de nuevo en menos de aproximadamente 4 segundos.
  • Una vez que la función de protección de la retención haya funcionado, la función de subida automática no se activará la primera vez que se acciona el interruptor de subida automática del elevalunas eléctrico. La función automática funcionará con normalidad después de que se accione por primera vez el interruptor del elevalunas eléctrico.

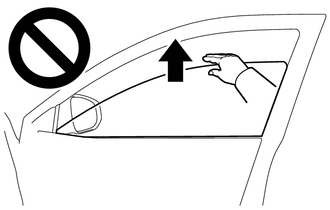

(4) Mientras el elevalunas eléctrico desciende, compruebe que el cristal de la ventanilla no suba aunque se utilice el interruptor del elevalunas eléctrico.

COMPRUEBE LA FUNCIÓN DE PROTECCIÓN DE RETENCIÓN

(a) Compruebe el funcionamiento básico.

ADVERTENCIA:

No ponga los dedos entre el bastidor de la puerta y el cristal de la ventanilla para comprobar la función de protección contra objetos atascados. Procure asimismo que ninguna parte de su cuerpo quede atrapada durante la inspección.

(1) Cierre completamente todos los elevalunas eléctricos.

(2) Accione la función de bajada automática o manual para abrir el elevalunas eléctrico, sujete el extremo superior del cristal de la puerta con una o dos manos y asegúrese de que la ventanilla se detenga.

OBSERVACIÓN:

Una vez que se ha activado la función de protección de la retención cuando se ha realizado una bajada automática o manual, la función de protección de la retención no funcionará si se lleva a cabo la función de bajada manual durante aproximadamente 4 segundos.

REVISE EL INDICADOR LED DEL INTERRUPTOR DEL ELEVALUNAS ELÉCTRICO

(a) Compruebe la iluminación del LED (conjunto del interruptor maestro de la red múltiplex).

(1) Compruebe si el LED situado en el conjunto del interruptor maestro de la red múltiplex se ilumina cuando el interruptor de graduación de las luces está en la posición TAIL.

(b) Inspeccione la iluminación de LED (conjunto del interruptor del regulador del elevalunas eléctrico).

(1) Compruebe si el LED situado en el conjunto del interruptor del regulador del elevalunas eléctrico se enciende cuando el interruptor de graduación de las luces está en la posición TAIL.

(c) Inspeccione la iluminación de los LED (conjunto del interruptor del regulador del elevalunas eléctrico trasero).

(1) Compruebe si el LED situado en cada conjunto del interruptor del regulador del elevalunas eléctrico trasero se enciende cuando el interruptor de graduación de las luces está en la posición TAIL.
