DIAGRAMA DEL SISTEMA

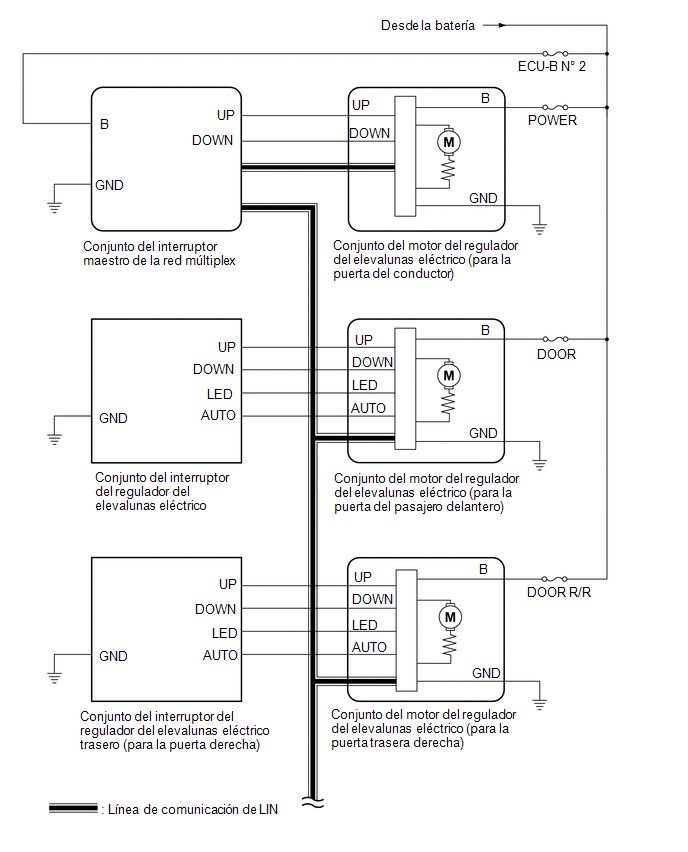

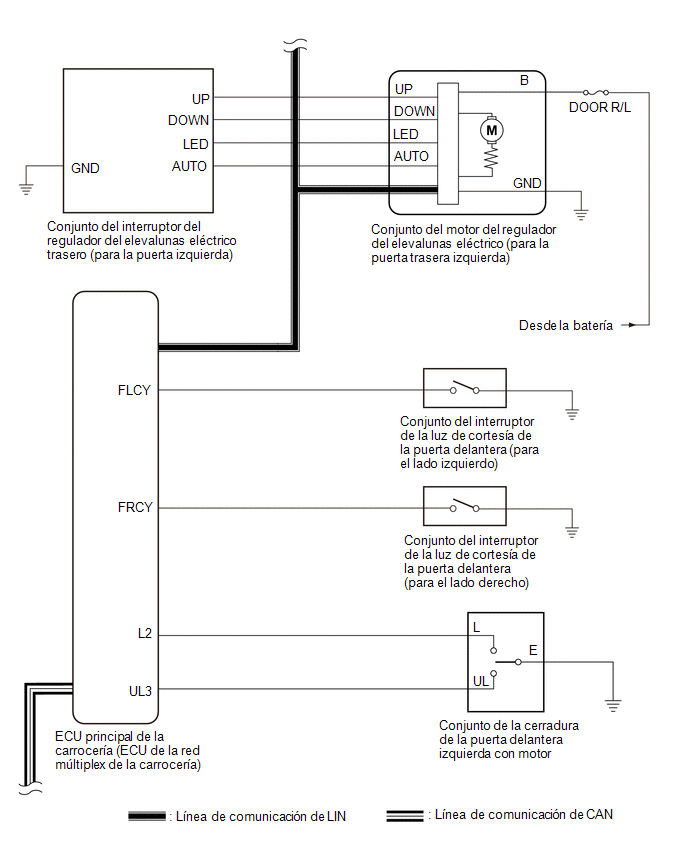

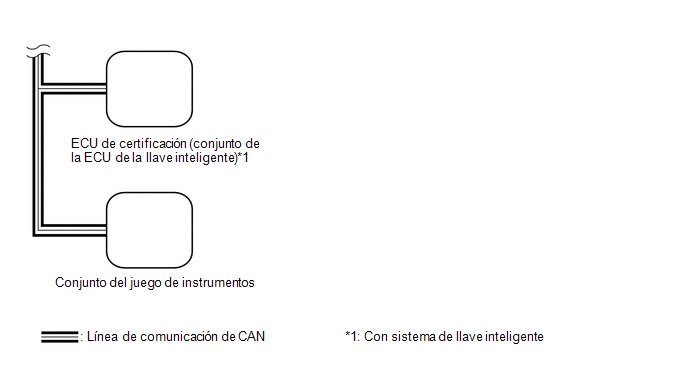

Sistema de elevalunas eléctrico

Tabla de comunicaciones

ECU de transmisión

ECU de recepción

Señal

Método de comunicación

Conjunto del interruptor maestro de la red múltiplex

Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)

Señal de subida y bajada automática del elevalunas eléctrico

LIN
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha)

Señal de subida y bajada remota del elevalunas eléctrico

LIN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha)

Señal de autorización de funcionamiento del elevalunas eléctrico

LIN

ECU de certificación (conjunto de la ECU de la llave inteligente)*1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de funcionamiento del sistema inalámbrico del elevalunas eléctrico

CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del juego de instrumentos

Señal de solicitud de advertencia de apertura de la ventanilla

CAN
  • *1: Con sistema de llave inteligente
