INSTALACIÓN

PROCEDIMIENTO

1. LIMPIE LA LUNETA TRASERA

(a) Si vuelve a utilizar la luneta trasera:

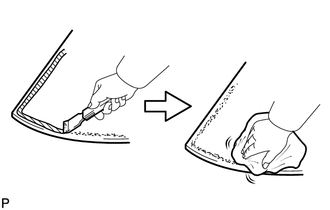

(1) Con un raspador, retire los restos de adhesivo del cristal de la luneta trasera.

AVISO:

Tenga cuidado de no dañar el cristal de la luneta trasera.

(2) Limpie el borde exterior del cristal de la luneta trasera con un disolvente que no deje residuos.

AVISO:

  • No toque la superficie del cristal de la luneta trasera después de limpiarlo.
  • Aunque el cristal de la luneta trasera sea nuevo, límpielo con un disolvente que no deje residuos.

2. INSTALE EL SEPARADOR DE LA LUNETA TRASERA (para la parte superior)

(a) Aplique imprimador G a la zona de instalación del nuevo separador del cristal de la luneta trasera con un pincel o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

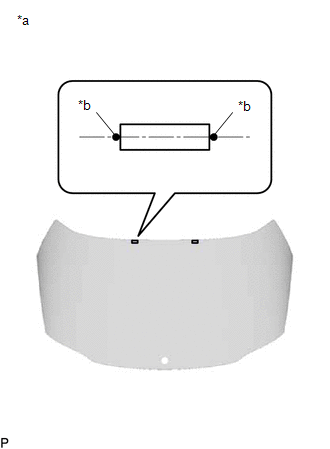

(b) Instale 2 separadores nuevos de la puerta del maletero en la luneta trasera, como se muestra en la ilustración.

*a

Parte trasera de la luneta trasera

*b

Muesca de cerámica

3. INSTALE EL SEPARADOR DE LA LUNETA TRASERA (para la parte lateral)

(a) Aplique imprimador G a la zona de instalación del nuevo separador del cristal de la luneta trasera con un pincel o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

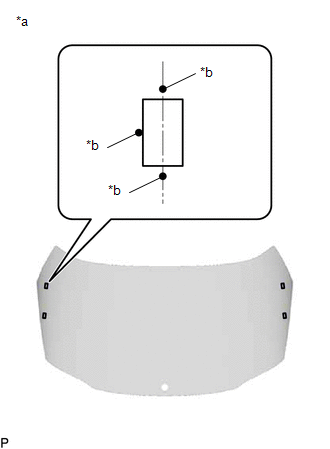

(b) Instale 4 separadores nuevos de la puerta del maletero en la luneta trasera, como se muestra en la ilustración.

*a

Parte trasera de la luneta trasera

*b

Muesca de cerámica

4. INSTALE LA MOLDURA INFERIOR DE LA LUNETA TRASERA

(a) Aplique imprimador G a la zona de instalación de la moldura nueva inferior de la luneta trasera con un cepillo o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

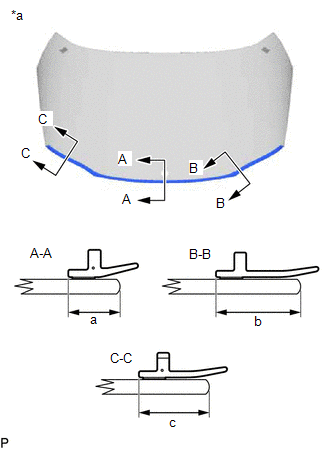

(b) Coloque la nueva moldura inferior de la luneta trasera en la luneta trasera, tal como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

10.3 mm (0.406 pulg.)

b

18.5 mm (0.728 pulg.)

c

15.1 mm (0.594 pulg.)

*a

Parte trasera de la luneta trasera

5. INSTALE EL SEPARADOR DEL CRISTAL DE LA LUNETA TRASERA N° 2

(a) Aplique imprimador G en la zona de instalación del nuevo separador n° 2 del cristal de la luneta trasera con un cepillo o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

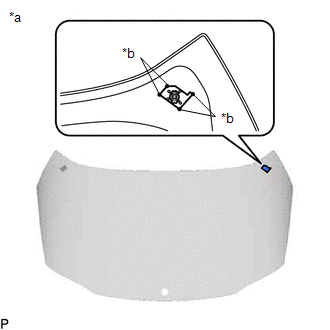

(b) Coloque el separador n° 2 nuevo en el cristal de la luneta trasera, como se muestra en la ilustración.

*a

Parte trasera de la luneta trasera

*b

Muesca de cerámica

6. INSTALE EL SEPARADOR DEL CRISTAL DE LA LUNETA TRASERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que para el separador n° 2 del cristal de la luneta trasera.

7. INSTALE LA MOLDURA IZQUIERDA EXTERIOR DE LA LUNETA TRASERA

(a) Con una escobilla o una esponja, aplique una capa de imprimador G en la zona de instalación de la nueva moldura exterior de la luneta trasera izquierda.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

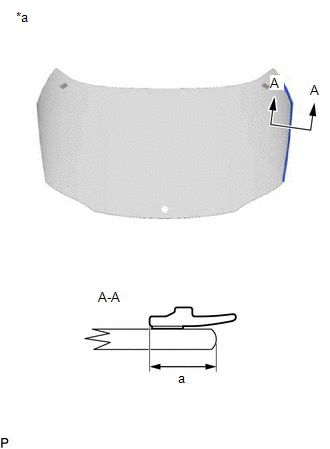

(b) Coloque la nueva moldura exterior de la luneta trasera izquierda en la luneta trasera, tal como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

9.9 mm (0.390 pulg.)

*a

Parte trasera de la luneta trasera

8. INSTALE LA MOLDURA EXTERIOR DE LA LUNETA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. INSTALE LA LUNETA TRASERA

(a) Limpie y dé forma a la superficie de contacto de la carrocería.

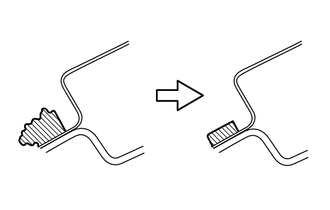

(1) Con un cuchillo, corte el adhesivo sobrante de la superficie de contacto de la carrocería del vehículo como se muestra en la ilustración.

AVISO:

Deje en la carrocería tanta cantidad de adhesivo como sea posible.

(b) Procedimientos preliminares de instalación de la luneta trasera:

(1) Coloque la luneta trasera con unas ventosas.

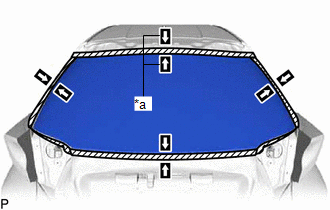

(2) Coloque de forma provisional la luneta trasera en la carrocería del vehículo y colóquela de forma que la holgura entre la carrocería y la parte superior y los lados de la luneta trasera esté pareja.

(c) Coloque la luneta trasera.

(1) Con unas ventosas, instale la luneta trasera en la posición correcta.

(2) Asegúrese de que toda la superficie de contacto del borde de la luneta trasera está perfectamente nivelada.

(3) Alinee las marcas de correspondencia de la luneta trasera y el panel de la puerta del maletero.

AVISO:

Compruebe si los separadores n° 1 y n° 2 del cristal de la luneta trasera están instalados correctamente en el panel de la puerta del maletero.

(4) Retire la luneta trasera.

*a

Marca de correspondencia

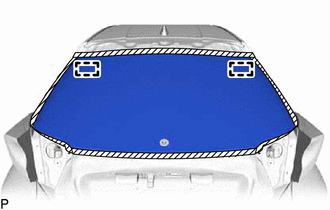

(d) Utilice un cepillo para recubrir las superficies de instalación del panel de la puerta del maletero con imprimador M.

AVISO:

  • No aplique imprimador M al adhesivo.
  • No aplique demasiado imprimador M.
  • Espere a que el imprimador M se seque durante 3 minutos o más.
  • Deseche el imprimador M sobrante.

OBSERVACIÓN:

Si se aplica imprimador M a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

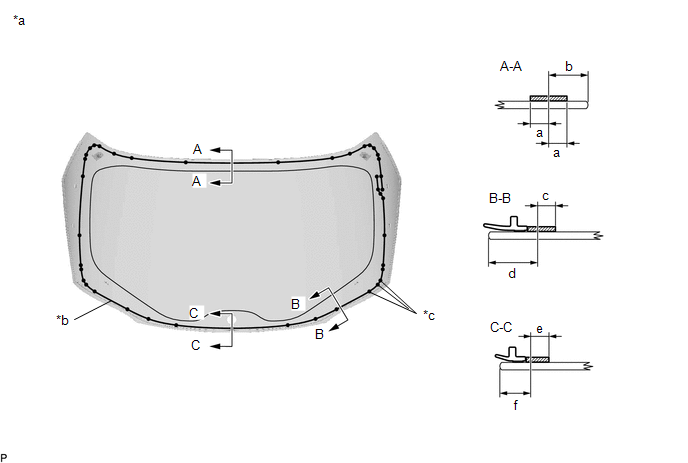

(e) Aplique imprimador G a la zona de aplicación de adhesivo con un brocha o una esponja.

*a

Parte trasera de la luneta trasera

*b

Centro de posición del adhesivo

*c

Muesca de cerámica

-

-

Imprimador G

-

-

Tamaño estándar:

Área

Dimensiones

a

7.0 mm (0.276 pulg.) o más

b

15.3 mm (0.602 pulg.)

c

7.0 mm (0.276 pulg.) o más

d

18.5 mm (0.728 pulg.)

e

7.0 mm (0.276 pulg.) o más

f

12.3 mm (0.484 pulg.)

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

  • Aplique imprimador G a las muescas de cerámica.
  • Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

(f) Aplique adhesivo a la luneta trasera.

Adhesivo:

Adhesivo original para cristal del parabrisas de Toyota (tipo de alta elasticidad) o equivalente

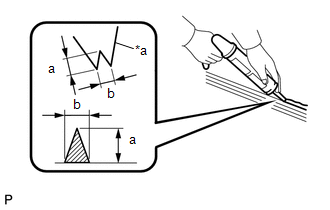

(1) Corte la punta de la boquilla del cartucho tal como se indica en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

12.0 a 15.0 mm (0.472 a 0.591 pulg.)

b

8.0 a 11.0 mm (0.315 a 0.433 pulg.)

*a

Boquilla

(2) Cargue el cartucho en la pistola selladora.

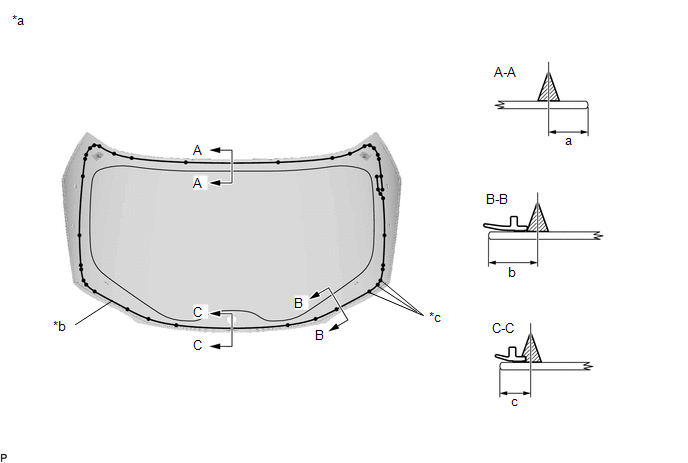

(3) Aplique adhesivo a la luneta trasera tal como se indica en la ilustración.

*a

Parte trasera de la luneta trasera

*b

Centro de posición del adhesivo

*c

Muesca de cerámica

-

-

Adhesivo

-

-

Tamaño estándar:

Área

Dimensiones

a

15.3 mm (0.602 pulg.)

b

18.5 mm (0.728 pulg.)

c

12.3 mm (0.484 pulg.)

OBSERVACIÓN:

Aplique adhesivo a las muescas de cerámica.

(g) Coloque la luneta trasera.

(1) Coloque la luneta trasera con ventosas de forma que las marcas de correspondencia queden alineadas, y ejerza una suave presión en el borde del mismo.

AVISO:

  • Compruebe si los separadores n° 1 y n° 2 del cristal de la luneta trasera están instalados correctamente en el panel de la puerta del maletero.

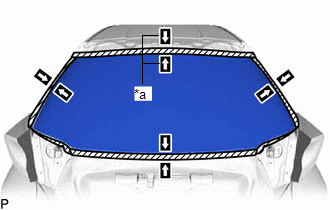

  • Compruebe el espacio libre entre el panel de la puerta del maletero y la luneta trasera.

*a

Marca de correspondencia

(2) Presione ligeramente la superficie exterior de la luneta trasera para asegurarse de que queda bien ajustada y enganche el separador del cristal de la luneta trasera n° 1 y el separador del cristal de la luneta trasera n° 2.

OBSERVACIÓN:

Ejerza una presión en el cristal de 98 N (10 kgf, 22.0 lbf.) o más.

(3) Retire los restos de adhesivo que sobresalgan con un raspador.

(4) Sostenga la luneta trasera con cinta protectora hasta que el adhesivo aplicado se endurezca.

OBSERVACIÓN:

Siga las instrucciones que suministra el fabricante del adhesivo o en el manual de instrucciones correspondiente durante el período de tiempo mínimo que se debe esperar antes de conducir el vehículo.

(h) Conecte los conectores y enganche las abrazaderas.

10. CONECTE EL CABLE N° 1 DE LA PUERTA DEL MALETERO

(a) Conecte los 2 conectores a la luneta trasera.

11. INSTALE EL CONJUNTO DE LAS LUCES TRASERAS (para tipo de bombilla)

Haga clic aquí

12. INSTALE EL CONJUNTO DE LAS LUCES TRASERAS (para tipo diodo fotoemisor)

Haga clic aquí

13. INSTALE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

Haga clic aquí

14. COMPRUEBE SI HAY FUGAS

(a) Cuando el adhesivo se haya endurecido, aplique agua desde la parte exterior del vehículo. Compruebe que el agua no se filtra en la cabina.

(b) Si se filtra, espere a que se seque y vuelva a aplicar adhesivo.

(c) Quite la cinta aislante.

15. INSTALE EL DEFLECTOR TRASERO

Haga clic aquí
