DESCRIPCIÓN
Este DTC se almacena cuando se produce una avería en el circuito de la fuente de alimentación IG del subconjunto de la ECU de los faros izquierdos. El subconjunto izquierdo de la ECU de los faros almacena el DTC B242E.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Nota |
|---|---|---|---|---|
|
B242E |
Circuito abierto en el circuito IG |
Circuito abierto en el circuito de la fuente de alimentación IG del subconjunto izquierdo de la ECU de los faros |
|
- |

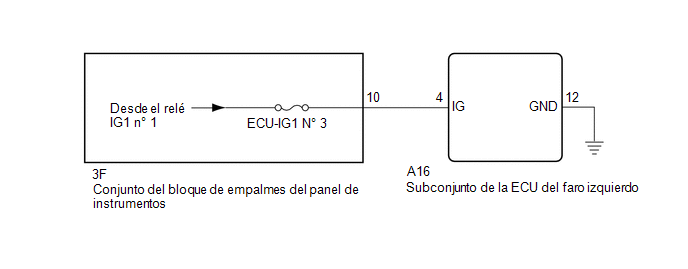

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
PROCEDIMIENTO
|
1. |
BORRE EL DTC |
(a) Borre los DTC.
Haga clic aquí
|
|
2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Coloque el interruptor de encendido en posición ON.
(b) Compruebe si se emiten DTC.
Haga clic aquí
OK:
No se emite el DTC B242E.
| OK | |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
|
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DE LA ECU DE LOS FAROS IZQUIERDOS - FUENTE DE ALIMENTACIÓN Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector A16 del subconjunto de la ECU del faro izquierdo.
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Posición del interruptor |
Valor especificado |
|---|---|---|
|
A16-4 (IG) - Masa de la carrocería |
Interruptor de encendido desactivado |
Inferior a 1 V |
|
A16-4 (IG) - Masa de la carrocería |
Interruptor de encendido en posición ON |
11 a 14 V |
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
A16-12 (GND) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
| OK | |
SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
