UBICACIÓN DE LAS PIEZAS

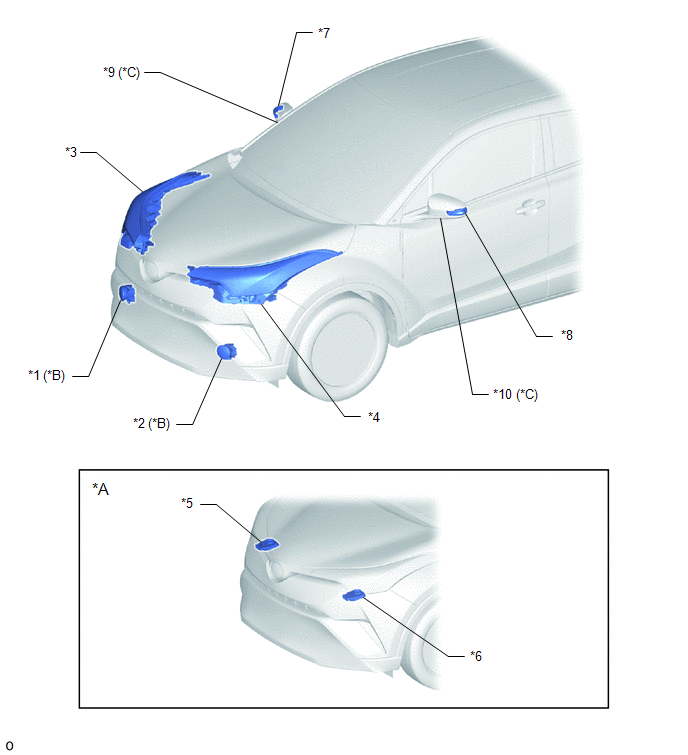

ILUSTRACIÓN

*A

Para faros LED

*B

Con faros antiniebla

*C

Con luz del soporte del retrovisor

-

-

*1

CONJUNTO DEL FARO ANTINIEBLA DERECHO

*2

CONJUNTO DEL FARO ANTINIEBLA IZQUIERDO

*3

CONJUNTO DE LA UNIDAD DEL FARO DERECHO

*4

CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO

*5

SUBCONJUNTO DE LA ECU DEL FARO DERECHO

*6

SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

*7

CONJUNTO DERECHO DEL INTERMITENTE LATERAL

*8

CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL

*9

LUZ DEL SOPORTE DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*10

LUZ DEL SOPORTE DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

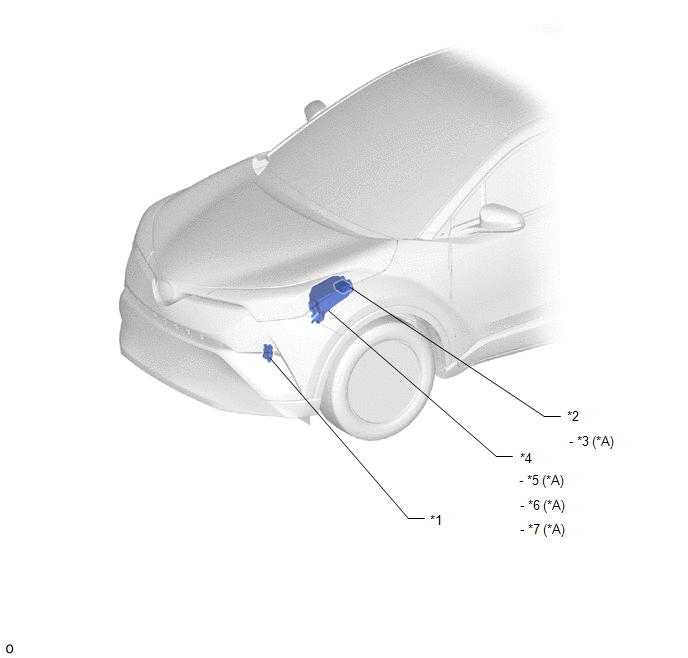

ILUSTRACIÓN

*A

Para faros halógenos

-

-

*1

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*2

RELÉ DE INTEGRACIÓN N° 1

- RELÉ H-LP RH

- RELÉ H-LP LH

*3

RELÉ P-CON

*4

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- FUSIBLE H-LP RH

- FUSIBLE H-LP LH

*5

FUSIBLE H-LP SHADE

*6

FUSIBLE DRL

*7

RELÉ H-LP SHADE

-

-

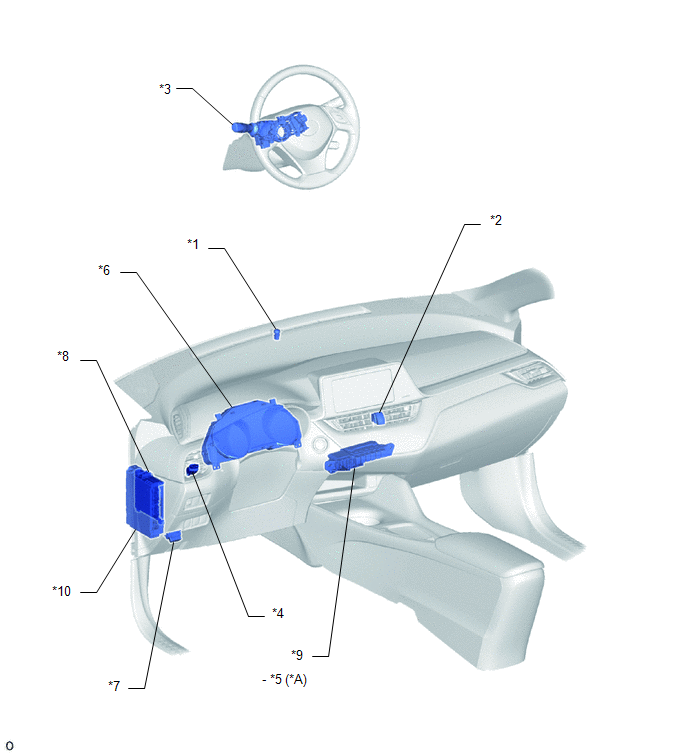

ILUSTRACIÓN

*A

Con faros antiniebla

-

-

*1

SENSOR DE CONTROL AUTOMÁTICO DE LUCES

*2

CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE ADVERTENCIA DE RIESGO

*3

CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

RELÉ DE LOS FAROS ANTINIEBLA DELANTEROS

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*7

DLC3

*8

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*9

CONJUNTO DEL BLOQUE DE RELÉS N° 9

*10

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- RELÉ ACC

- RELÉ IG1 N° 1

- RELÉ DE LAS LUCES TRASERAS

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU ACC

- FUSIBLE TAIL

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE METER-IG2

- FUSIBLE HAZ

- FUSIBLE STOP

- FUSIBLE BKUP LP

- RELÉ BKUP LP

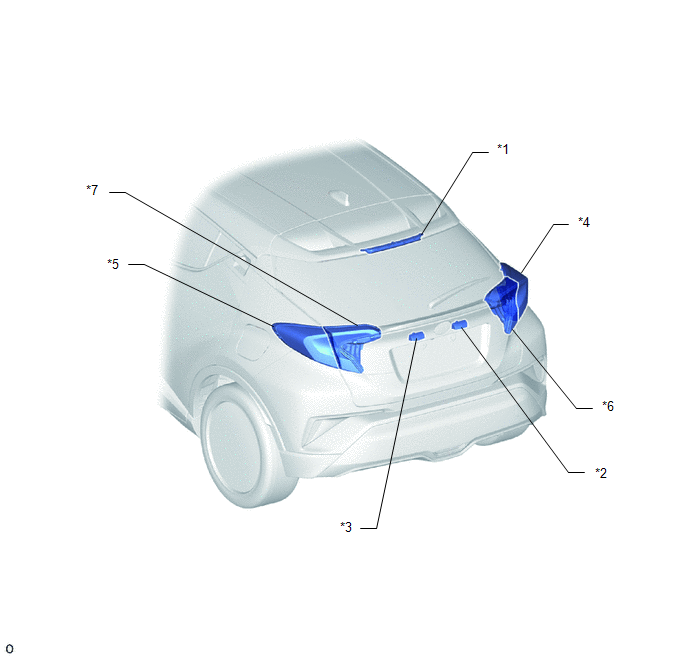

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE FRENO CENTRAL

*2

CONJUNTO DERECHO DE LA LUZ DE MATRÍCULA

*3

CONJUNTO IZQUIERDO DE LA LUZ DE MATRÍCULA

*4

CONJUNTO DERECHO DE LAS LUCES COMBINADAS TRASERAS

*5

CONJUNTO IZQUIERDO DE LAS LUCES COMBINADAS TRASERAS

*6

CONJUNTO DE LAS LUCES TRASERAS DERECHAS

*7

CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

-

-
