DESCRIPCIÓN
Cuando el interruptor de encendido está en posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se acciona por medio del conjunto del interruptor maestro de la red múltiplex. El conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) realiza las funciones del motor, del regulador y de la ECU.

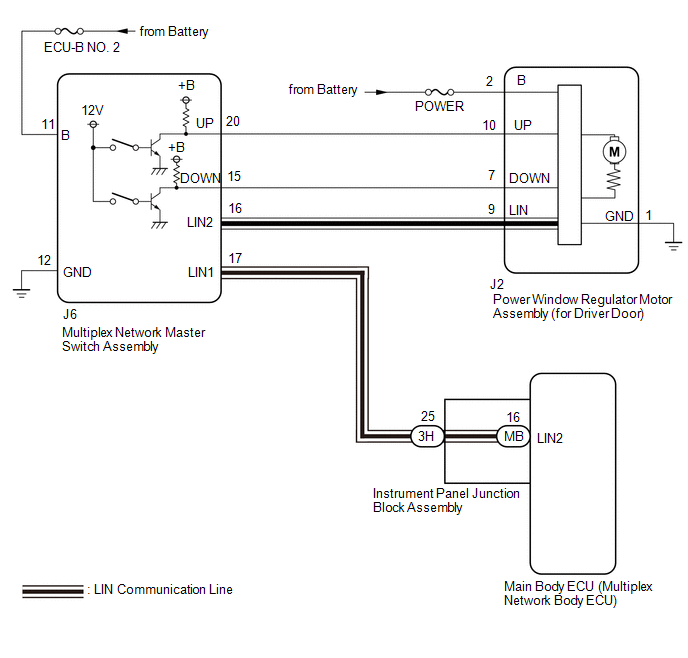

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
1. |
LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
---|---|---|---|---|
Communication D-Door Motor |
Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP o OK |
STOP: Comunicación detenida OK: Comunicación normal |
- |
Communication Master SW |
Estado de conexión entre el conjunto del interruptor maestro de la red múltiplex y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP o OK |
STOP: Comunicación detenida OK: Comunicación normal |
- |
Pantalla del tester |
---|
Communication D-Door Motor |
Communication Master SW |
OK:
Se visualiza OK para cada elemento de la Lista de datos anterior.
MAL | ![]() |
VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte el apartado Cómo proceder con la localización de averías) |
|
2. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR) |
(a) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.
(b) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > D-Door Motor > Data List
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
---|---|---|---|---|
D Door P/W Up SW |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del conductor |
OFF u ON |
OFF: Interruptor de subida manual del elevalunas eléctrico de la puerta del conductor sin accionar ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del conductor se acciona |
- |
D Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor |
OFF u ON |
OFF: Interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor sin accionar ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor se acciona |
- |
Pantalla del tester |
---|
D Door P/W Up SW |
D Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
MAL | ![]() |
IR AL PUNTO 4 |
|
3. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR) |
(a) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Active Test.
(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
ADVERTENCIA:
Tome precauciones para evitar lesiones, ya que esta prueba provoca que se muevan piezas del vehículo. La función de protección contra objetos atascados no funciona durante la Prueba activa.
Body Electrical > D-Door Motor > Active Test
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
---|---|---|---|
Power Window |
Elevalunas eléctrico |
OFF / DOWN / UP |
- |
Pantalla del tester |
---|
Power Window |
OK:
El elevalunas eléctrico de la puerta del conductor funciona correctamente.
OK | ![]() |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX
DE LA CARROCERÍA) |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) |
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)) |
(a) Desconecte el conector J6 del conjunto del interruptor maestro de la red múltiplex.
(b) Mida la resistencia según los valores de la siguiente tabla.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
J6-20 (UP) - J2-10 (UP) |
Siempre |
Inferior a 1 Ω |
J6-20 (UP) o J2-10 (UP) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
J6-15 (DOWN) - J2-7 (DOWN) |
Siempre |
Inferior a 1 Ω |
J6-15 (DOWN) o J2-7 (DOWN) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
5. |
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
(a) Sustituya el conjunto del interruptor maestro de la red múltiplex.
Haga clic aquí
|
6. |
COMPRUEBE LA FUNCIÓN UP/DOWN MANUAL (PARA LA PUERTA DEL CONDUCTOR) |
(a) Compruebe que el elevalunas eléctrico de la puerta del conductor se mueve cuando se accionan las funciones de subida y bajada manuales del conjunto del interruptor maestro de la red múltiplex.
Haga clic aquí
OK:
Las funciones de subida y bajada manual de la puerta del conductor funcionan correctamente.
OK | ![]() |
FIN (EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX ESTABA AVERIADO) |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) |
