Toyota CH-R Manual de Taller: Componentes

COMPONENTES

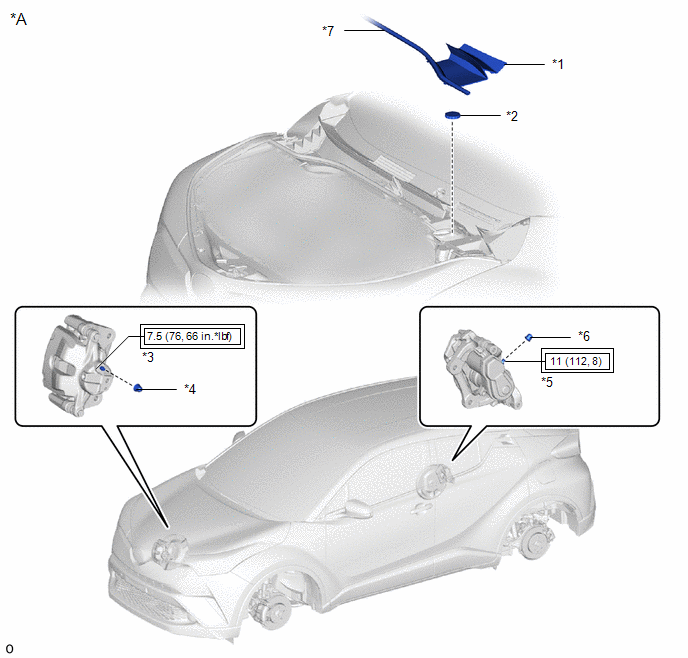

ILUSTRACIÓN

*A

Fabricados por TMC

-

-

*1

REJILLA DE VENTILACIÓN CENTRAL N° 1 DE LA PARTE SUPERIOR DEL CUBRETABLEROS

*2

CONJUNTO DE LA TAPÓN DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

*3

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*4

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*5

TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

*6

CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

*7

SELLO SUPERIOR DEL CAPÓ AL CUBRETABLEROS

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

ILUSTRACIÓN

*A

Fabricados por TMMT

-

-

*1

REJILLA DE VENTILACIÓN CENTRAL N° 1 DE LA PARTE SUPERIOR DEL CUBRETABLEROS

*2

CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS

*3

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*4

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*5

TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

*6

CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

*7

SELLO SUPERIOR DEL CAPÓ AL CUBRETABLEROS

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-
