COMPONENTES

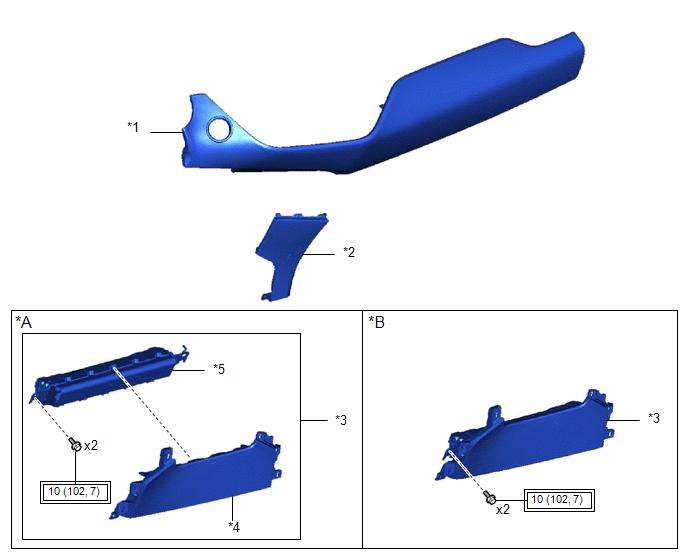

ILUSTRACIÓN

*A

Fabricados por TMMT

*B

Fabricados por TMC

*1

CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

*3

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1 CON COMPUERTA

*4

TRAMPILLA INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

*5

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-
