Toyota CH-R Manual de Taller: Extracción
EXTRACCIÓN
PROCEDIMIENTO
1. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA
Haga clic aquí
3. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO
(a) Sin sistema de aviso del cinturón de seguridad:
|
(1) Afloje el perno y extraiga el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo. OBSERVACIÓN: El perno no se puede extraer del conjunto del cinturón de seguridad central trasero izquierdo. |
|

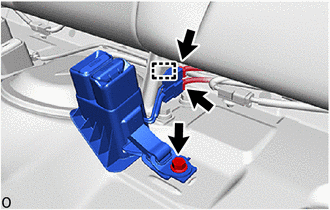

(b) Con sistema de aviso del cinturón de seguridad:
|
(1) Desconecte los 2 conectores. |
|
(2) Desenganche la abrazadera.
(3) Afloje el perno y extraiga el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.
OBSERVACIÓN:
El perno no se puede extraer del conjunto del cinturón de seguridad central trasero izquierdo.
Componentes
COMPONENTES
ILUSTRACIÓN
*A
Sin sistema de aviso del cinturón de seguridad
*B
Con sistema de aviso del cinturón de seguridad
*1
...
Inspección
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO
TRASERO IZQUIERDO (con sistema de aviso de cinturón de seguridad)
(a) para LH:
...
