DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL LED DE LAS LUCES COMBINADAS TRASERAS

(a) Desconecte el conector.

Extraiga en este sentido

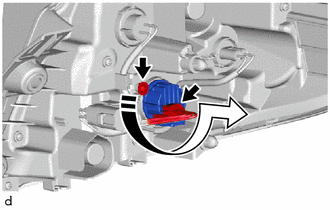

(b) Quite el tornillo.

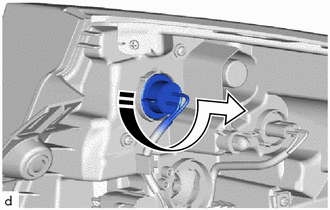

(c) Gire el LED de las luces combinadas traseras como se muestra en la ilustración para extraerlo.

2. EXTRAIGA LA BOMBILLA DEL INTERMITENTE TRASERO

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para desconectarlos como una unidad.

Extraiga en este sentido

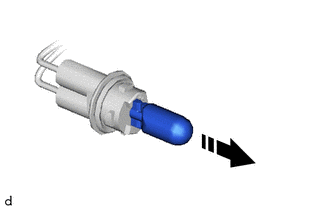

(b) Extraiga la bombilla del intermitente trasero del zócalo y cable de las luces combinadas traseras.

Extraiga en este sentido

3. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

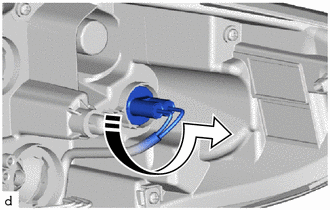

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para desconectarlos como una unidad.

Extraiga en este sentido

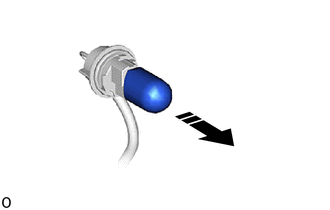

(b) Extraiga la bombilla de la luz de posición lateral trasera del zócalo y cable de las luces combinadas traseras.

Extraiga en este sentido

4. EXTRAIGA EL ZÓCALO Y EL CABLE DE LAS LUCES COMBINADAS TRASERAS

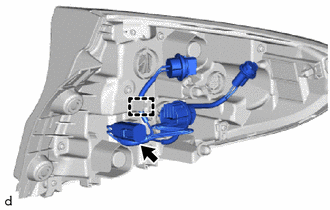

(a) Desenganche la abrazadera.

(b) Desconecte el conector para extraer el zócalo y el cable de las luces combinadas traseras.
