INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CLIP N° 3 DE LA MOLDURA EXTERIOR DEL PARABRISAS

OBSERVACIÓN:

Realice el siguiente procedimiento solo cuando sea necesaria la sustitución del clip n° 3 de la moldura exterior del parabrisas.

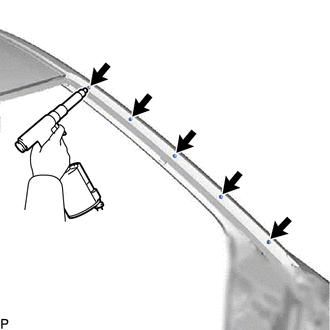

(a) Instale los 5 clips n° 3 de la moldura exterior del parabrisas nuevos con la ayuda de una remachadora con una pieza de extremidad.

OBSERVACIÓN:

Si el mandril de los clips de la moldura exterior del parabrisas n° 3 no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla

AVISO:

  • No haga palanca en los clips n° 3 de la moldura exterior del parabrisas con la remachadora, ya que esto dañaría la remachadora y el mandril.

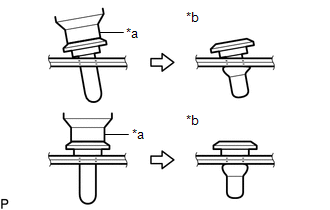

  • Asegúrese de que los clips n° 3 de la moldura exterior del parabrisas están colocados correctamente en la carrocería del vehículo.

    *a

    Remachadora

    *b

    Incorrecto

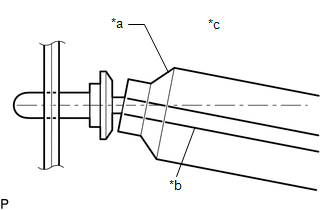

  • No incline la remachadora cuando instale el clip n° 3 de la moldura exterior en la carrocería del vehículo.

*a

Remachadora

*b

Mandril

*c

Incorrecto

(b) Coloque el subconjunto del parabrisas.

Haga clic aquí

2. INSTALE EL CLIP N° 1 DE LA MOLDURA EXTERIOR DEL PARABRISAS

OBSERVACIÓN:

Realice el siguiente procedimiento solo cuando sea necesaria la sustitución del clip n° 1 de la moldura exterior del parabrisas.

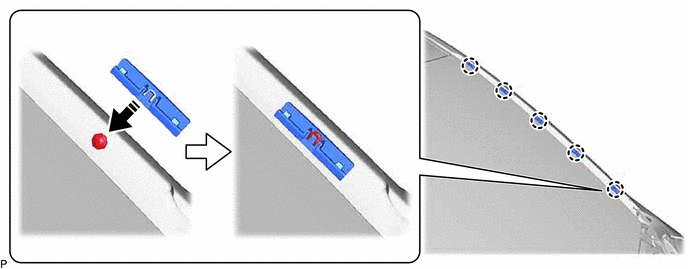

(a) Enganche las garras para instalar 5 nuevos clips n° 1 de la moldura exterior del parabrisas tal y como se muestra en la ilustración.

Coloque en este sentido

-

-

3. COLOQUE LA MOLDURA EXTERIOR DEL PARABRISAS

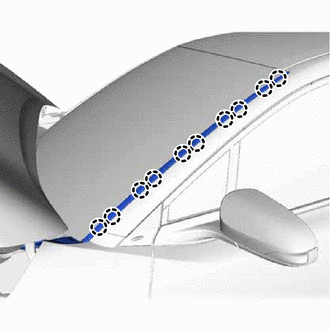

(a) Enganche las garras para colocar la moldura exterior del parabrisas.

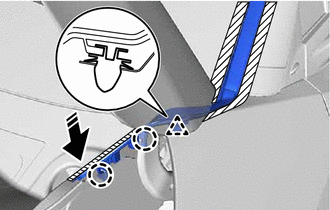

(b) Enganche el clip y las garras para conectar la moldura exterior del parabrisas como se muestra en la ilustración.

Coloque en este sentido

(c) Quite la cinta aislante.
