Toyota CH-R Manual del propetario: Indicaciones en el visualizador de información múltiple

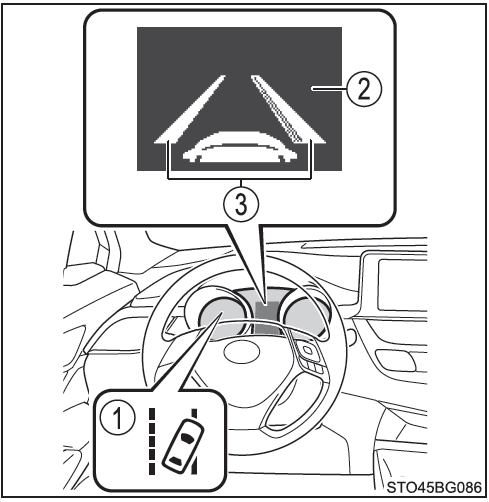

Pantalla monocromática

Toyota CH-R. Pantalla monocromática

  1. Indicador LDA
    La iluminación del indicador informa al conductor del estado de funcionamiento del sistema.

    Iluminado en blanco: El sistema LDA está en marcha.

    Iluminado en verde: La asistencia del volante de la función de control de la dirección está en marcha.

    Parpadeo en naranja: La función de aviso de salida de carril está en marcha.

  2. Indicador de funcionamiento de la asistencia al funcionamiento del volante
    Indica que la asistencia del volante de la función de control de la dirección está en marcha.
  3. Indicador de la función de aviso de salida de carril
    Aparece cuando el visualizador de información múltiple pasa a la pantalla de información del sistema de asistencia a la conducción.

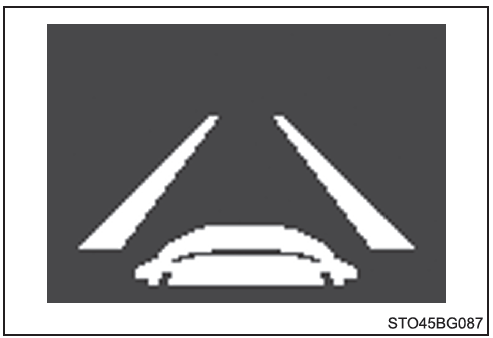

El interior de las líneas blancas mostradas es blanco:

Toyota CH-R. Pantalla monocromática

Indica que el sistema reconoce líneas blancas (amarillas). Cuando el vehículo se sale de su carril, la línea blanca mostrada en el lado por el que se sale el vehículo parpadea en naranja.

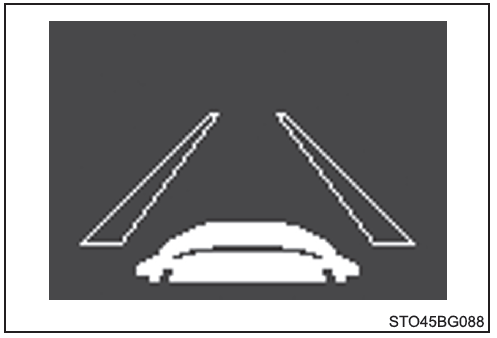

El interior de las líneas blancas mostradas es negro:

Toyota CH-R. Pantalla monocromática

Indica que el sistema no puede reconocer líneas blancas (amarillas) o que está cancelado temporalmente.

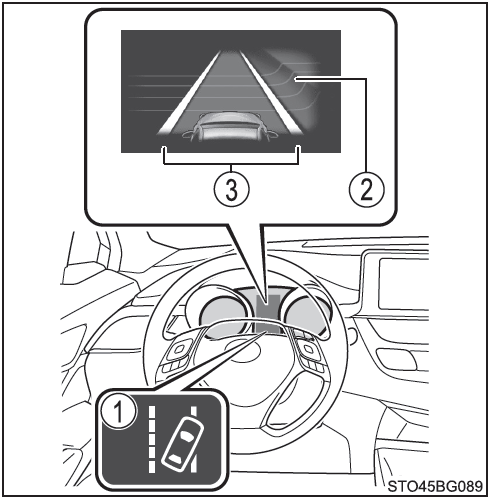

Pantalla en color

Toyota CH-R. Pantalla monocromática

  1. Indicador LDA
    La iluminación del indicador informa al conductor del estado de funcionamiento del sistema.

    Iluminado en blanco: El sistema LDA está en marcha.

    Iluminado en verde: La asistencia del volante de la función de control de la dirección está en marcha.

    Parpadeo en naranja: La función de aviso de salida de carril está en marcha.

  2. Indicador de funcionamiento de la asistencia al funcionamiento del volante
    Indica que la asistencia del volante de la función de control de la dirección está en marcha.
  3. Indicador de la función de aviso de salida de carril
    Aparece cuando el visualizador de información múltiple pasa a la pantalla de información del sistema de asistencia a la conducción.

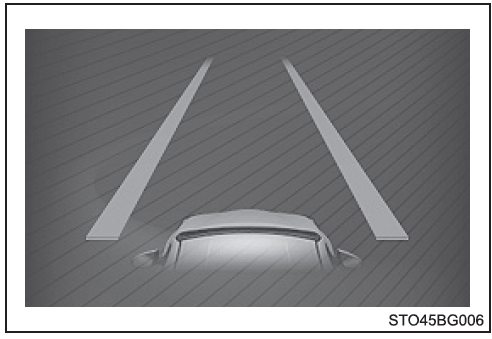

El interior de las líneas blancas mostradas es blanco:

Toyota CH-R. Pantalla monocromática

Indica que el sistema reconoce líneas blancas (amarillas). Cuando el vehículo se sale de su carril, la línea blanca mostrada en el lado por el que se sale el vehículo parpadea en naranja.

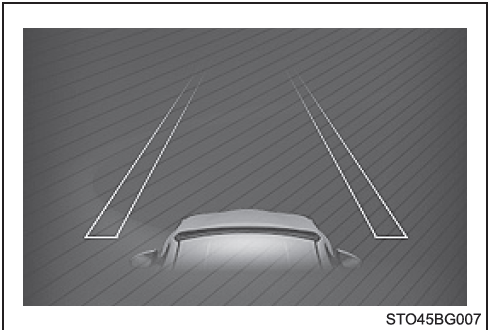

El interior de las líneas blancas mostradas es negro:

Toyota CH-R. Pantalla monocromática

Indica que el sistema no puede reconocer líneas blancas (amarillas) o que está cancelado temporalmente.

■ Condiciones de funcionamiento de cada función

  • Función de aviso de salida de carril
    Esta función se ejecuta cuando se dan todas las condiciones siguientes.
  • LDA se enciende.
  • La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
  • El sistema reconoce líneas blancas (amarillas).
  • El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
  • No se acciona la palanca del intermitente.
  • Se conduce el vehículo por una vía recta o en una curva suave con un radio superior a aproximadamente 150 m (492 pies).
  • No se detecta un funcionamiento incorrecto del sistema.
  • Función de control de la dirección
    Esta función actúa cuando se cumplen todas las condiciones siguientes, además de las condiciones de funcionamiento de la función de aviso de salida de carril.
  • Pantalla monocromática: La configuración del modo de activación/desactivación de la asistencia a la conducción de la pantalla del visualizador de información múltiple se encuentra en el ajuste (encendido).
  • Pantalla en color: La configuración de " Asistencia direcc." en la pantalla del visualizador de información múltiple se encuentra en el ajuste de encendido.



  • El vehículo no acelera ni decelera una cantidad fija ni por encima de ella.
  • No se acciona el volante con una fuerza de dirección adecuada para cambiar de carril.
  • Los sistemas ABS, VSC, TRC y PCS no están en funcionamiento.
  • El TRC o el VSC no está desactivado.
  • No se muestra la alerta que indica que las manos no están en el volante.



  • Aviso de balanceo del vehículo
    Esta función se ejecuta cuando se dan todas las condiciones siguientes.
  • Pantalla monocromática: La configuración del modo de activación/desactivación de la alerta de balanceo de la pantalla del visualizador de información múltiple se encuentra en el ajuste de encendido.
  • Pantalla en color: El ajuste de " Advertencia" en la pantalla del visualizador de información múltiple está activado.
  • La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
  • El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
  • No se detecta un funcionamiento incorrecto del sistema.

■ Cancelación temporal de las funciones

Cuando no se cumplen las condiciones de funcionamiento, podría cancelarse temporalmente la función. Sin embargo, cuando las condiciones de funcionamiento vuelvan a cumplirse, la función se restaurará automáticamente.

■ Función de control de la dirección

Dependiendo de la velocidad del vehículo, de la situación de salida del carril, de las condiciones de la carretera, etc., es posible que no se reconozca el funcionamiento de la función o que esta no llegue a actuar.

■ Función de aviso de salida de carril

Puede resultar difícil oír el avisador acústico debido al ruido externo, a la reproducción de audio, etc.

■ Alerta que indica que las manos no están en el volante

Cuando el sistema determina que el conductor ha separado las manos del volante con la función de control de la dirección en funcionamiento, aparece un mensaje en el visualizador de información múltiple.

Si el conductor sigue sin poner las manos en el volante, suena el avisador acústico, aparece un mensaje de advertencia y la función se cancela temporalmente. Esta alerta funciona del mismo modo cuando se circula con el volante ligeramente sujeto.

Sin embargo, dependiendo de las condiciones de la carretera, etc., la función podría no cancelarse.

■ Solo hay líneas blancas (amarillas) a un lado de la carretera

El sistema LDA no funcionará en el lado donde no se reconocen las líneas blancas (amarillas).

■ Condiciones en las que las funciones podrían no actuar correctamente

En las situaciones siguientes, el sensor de la cámara podría no detectar líneas blancas (amarillas) y varias funciones podrían no funcionar de forma normal.

  • Hay sombras en la carretera paralelas a las líneas blancas (amarillas) o cubriéndolas.
  • El vehículo circula por una zona sin líneas blancas (amarillas), como delante de una barrera de peaje o puesto de control o en una intersección, etc.
  • Las líneas blancas (amarillas) están agrietadas, hay balizas luminosas adosadas al pavimento o piedras.
  • No se ven, o se ven con dificultad, las líneas blancas (amarillas) a causa de la arena, etc.
  • El vehículo circula por una carretera cuya superficie está mojada por la lluvia, con charcos, etc.
  • Las líneas de tráfico son amarillas, lo que puede hacer que sea más difícil reconocerlas que las blancas.
  • Las líneas blancas (amarillas) se entrecruzan con la cuneta, etc.
  • El vehículo circula por una superficie brillante, como el cemento.
  • El vehículo circula por una superficie que está brillante porque refleja la luz, etc.
  • El vehículo circula por una zona donde la luminosidad cambia repentinamente, como a la entrada y salida de túneles, etc.
  • La luz de los faros de un vehículo que circula en sentido opuesto, el sol, etc. entra en la cámara.
  • El vehículo circula por una carretera con una bifurcación, incorporación, etc.
  • El vehículo circula por una pendiente.
  • El vehículo circula por una carretera que se inclina a la izquierda o a la derecha, o una carretera sinuosa.
  • El vehículo circula por una carretera sin asfaltar o irregular.
  • El vehículo circula por una curva cerrada.
  • El carril es excesivamente estrecho o ancho.
  • El vehículo está extremadamente inclinado por llevar equipaje pesado o porque la presión de inflado de los neumáticos no es la adecuada.
  • La distancia con el vehículo precedente es extremadamente reducida.
  • El vehículo sube y baja mucho a causa de las condiciones de la carretera durante la conducción (carreteras en mal estado o con parches).
  • Las lentes de los faros están sucias y emiten una luz tenue por la noche, o el eje del haz se ha desviado.
  • El vehículo recibe viento de costado.
  • El vehículo acaba de cambiar de carril o ha cruzado una intersección.
  • Se han instalado neumáticos para nieve, etc.

■ Mensaje de advertencia

Si aparece el siguiente mensaje de advertencia en el visualizador de información múltiple, siga el procedimiento de localización de averías correspondiente

Mensaje de advertencia Información/Medidas
"Avería de LDA. Visite su concesionario."

Puede que el sistema no funcione correctamente.

 Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

"Visión de la cámara delantera bloqueada. Limpie y desempañe el parabrisas." Hay suciedad, condensación, hielo, nieve, etc. en el parabrisas, delante del sensor de la cámara.

Apague el sistema LDA, elimine el polvo, lluvia, condensación, hielo, nieve, etc. del parabrisas y vuelva a encender el sistema LDA.

"Cámara delantera no disponible." No se cumplen las condiciones de funcionamiento del sensor de la cámara (temperatura, etc.).

Cuando se cumplan las condiciones de funcionamiento del sensor de la cámara (temperatura, etc.), el sistema LDA estará disponible. Apague el sistema LDA, espere un poco y vuelva a encender el sistema LDA.

"LDA no disponible." Se ha cancelado temporalmente el sistema LDA por un funcionamiento incorrecto en un sensor, distinto del sensor de la cámara.

Apague el sistema LDA y siga los procedimientos de localización de averías correspondientes al mensaje de advertencia. Después, conduzca el vehículo brevemente y, a continuación, vuelva a encender el sistema LDA.

"LDA no disponible por debajo de 50 km/h (32 mph) aprox." El sistema LDA no puede utilizarse cuando la velocidad del vehículo es aproximadamente inferior a 50 km/h (32 mph).

Conduzca el vehículo a una velocidad de aproximadamente 50 km/h (32 mph) o superior.

Si aparece un mensaje de advertencia distinto, siga las instrucciones mostradas en la pantalla.

Personalización

Es posible modificar los ajustes siguientes.

Función Detalles de la configuración
Función de aviso de salida de carril Ajuste de la sensibilidad del aviso
Función de control de la dirección Encienda y apague la asistencia del volante
Aviso de balanceo del vehículo Activar y desactivar la función
Ajuste de la sensibilidad del aviso

Para saber cómo cambiar la configuración, consulte la P. 776.

    Activación del sistema LDA
    Para activar el sistema LDA, pulse el interruptor del LDA. El indicador de LDA se enciende y aparece un mensaje en el visualizador de información múltiple. Pulse una vez más el interruptor LDA pa ...
