INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTRUCCIONES DE REPARACIÓN
Haga clic aquí
2. INSTALE LA BANDA EXTERIOR DE LA PUERTA TRASERA

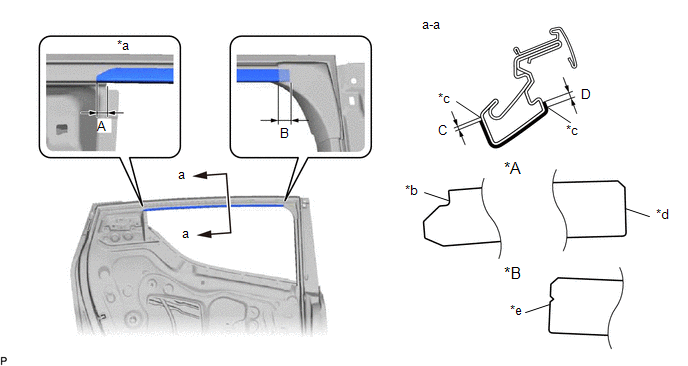

(a) Consulte la ilustración para colocar la nueva tira exterior de la puerta trasera.
*A |
Lado izquierdo |
*B |
Lado derecho |
*a |
Punto A |
*b |
Punto B |
*c |
Borde de la superficie curva |
*d |
Línea recta |
*e |
Triángulo |
- |
- |
Medición estándar:
Área |
Medida |
Área |
Medida |
---|---|---|---|
A |
1.0 mm (0.0394 pulg.) |
B |
10.0 mm (0.394 pulg.) |
C |
1.0 mm (0.0394 pulg.) |
D |
2.5 mm (0.0984 pulg.) |
(b) Extraiga el papel protector y coloque la banda exterior de la puerta trasera.
OBSERVACIÓN:
Alinee el punto (B) de la tira exterior de la puerta trasera con el punto (A) en el marco de la puerta y coloque la tira exterior de la puerta trasera.
3. INSTALE LA BANDA EXTERIOR INFERIOR DE LA PUERTA TRASERA

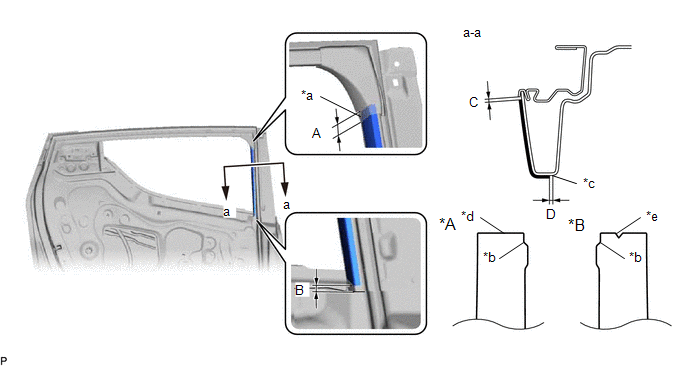

(a) Consulte la ilustración para colocar la nueva tira exterior inferior de la puerta trasera.
*A |
Lado izquierdo |
*B |
Lado derecho |
*a |
Punto A |
*b |
Punto B |
*c |
Borde de la superficie curva |
*d |
Línea recta |
*e |
Triángulo |
- |
- |
Medición estándar:
Área |
Medida |
Área |
Medida |
---|---|---|---|
A |
10.0 mm (0.394 pulg.) |
B |
5.0 mm (0.197 pulg.) |
C |
-1.0 a 1.0 mm (-0.0394 a 0.0394 pulg.) |
D |
1.0 mm (0.0394 pulg.) |
(b) Extraiga el papel protector y coloque la banda exterior inferior de la puerta trasera.
OBSERVACIÓN:
Alinee el punto (B) de la tira exterior inferior de la puerta trasera con el punto (A) en el marco de la puerta y coloque la tira exterior inferior de la puerta trasera.
4. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA
Haga clic aquí
5. INSTALE EL CARRIL DE LA VENTANILLA TRASERA
Haga clic aquí
6. INSTALE EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA
Haga clic aquí
8. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA
Haga clic aquí
9. INSTALE LA BANDA PROTECTORA DE LA PUERTA TRASERA
Haga clic aquí
10. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA
Haga clic aquí
11. INSTALE EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
12. INSTALE LA BANDA PROTECTORA INTERIOR DE LA VENTANILLA TRASERA
Haga clic aquí
13. INSTALE EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
14. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA
Haga clic aquí
15. INSTALE EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA
Haga clic aquí
16. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
17. COLOQUE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA
Haga clic aquí
18. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
19. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO
Haga clic aquí
20. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
