EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Se muestran a continuación los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse una vez que se han extraído, instalado o sustituido las piezas durante la instalación/extracción de cinta de revestimiento.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

  • Conjunto del regulador de la ventanilla de la puerta trasera
  • Subconjunto del cristal de la ventanilla trasera
  • Carril de la ventanilla trasera

Inicialice el sistema de elevalunas eléctrico

  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de protección contra captura
  • Función de control remoto
  • Función con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

5. EXTRAIGA EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

7. EXTRAIGA EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

Haga clic aquí

8. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

Haga clic aquí

9. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

Haga clic aquí

10. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

11. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

14. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

Haga clic aquí

15. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

16. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

17. EXTRAIGA LA BANDA EXTERIOR INFERIOR DE LA PUERTA TRASERA

OBSERVACIÓN:

Cuando retire la tira exterior inferior de la puerta trasera, caliente la carrocería del vehículo y la tira exterior inferior de la puerta trasera con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Tira inferior exterior de la puerta trasera y carrocería del vehículo

40 a 60°C (104 a 140°F)

ADVERTENCIA:

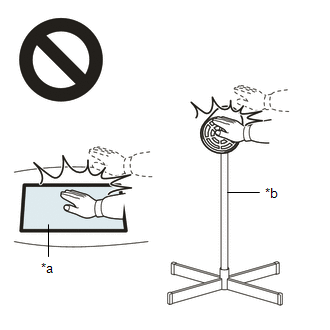

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente la carrocería.

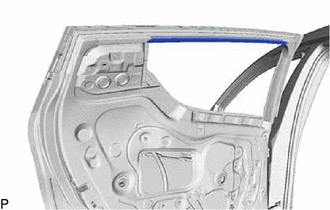

(a) Caliente la tira inferior exterior de la puerta trasera y la carrocería del vehículo con una lámpara térmica.

(b) Tire hacia atrás sobre uno de los extremos de la tira inferior exterior de la puerta trasera para extraerla.

OBSERVACIÓN:

Cuando se tire de la banda inferior exterior de la puerta trasera, hágalo en paralelo a la carrocería.

18. EXTRAIGA LA BANDA EXTERIOR DE LA PUERTA TRASERA

OBSERVACIÓN:

Cuando retire la tira exterior de la puerta trasera, caliente la carrocería del vehículo y la tira exterior de la puerta trasera con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Tira exterior de la puerta trasera y carrocería del vehículo

40 a 60°C (104 a 140°F)

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente la carrocería.

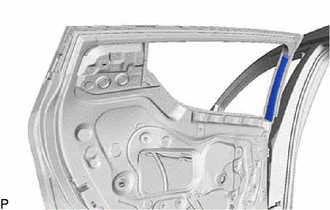

(a) Caliente la tira exterior de la puerta trasera y la carrocería del vehículo con una lámpara térmica.

(b) Tire hacia atrás sobre uno de los extremos de la tira exterior de la puerta trasera para extraerla.

OBSERVACIÓN:

Cuando se tire de la banda exterior de la puerta trasera, hágalo en paralelo a la carrocería.

    Componentes
