UBICACIÓN DE LAS PIEZAS

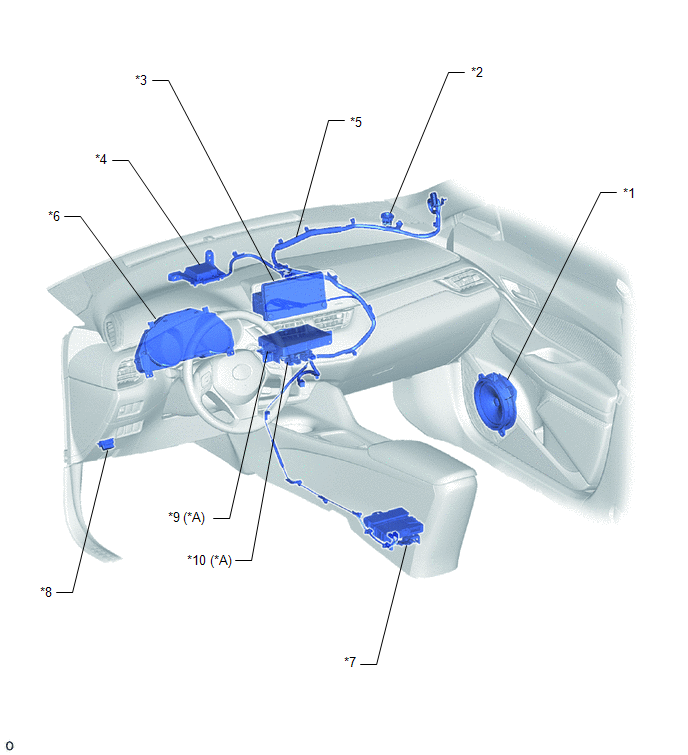

ILUSTRACIÓN
|
*A |
Con sistema de navegación |
- |
- |
|
*1 |
CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 1 |
*2 |
CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 2 |
|
*3 |
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
*4 |
ANTENA DEL TELÉFONO Y DEL GPS (PARA LA PARTE DELANTERA) - Teléfono secundario |
|
*5 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA) |
*6 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*7 |
DCM (TRANSCEPTOR DE TELEMÁTICA) |
*8 |
DLC3 |
|
*9 |
ECU DE NAVEGACIÓN |
*10 |
CABLE DE NAVEGACIÓN N° 1 |

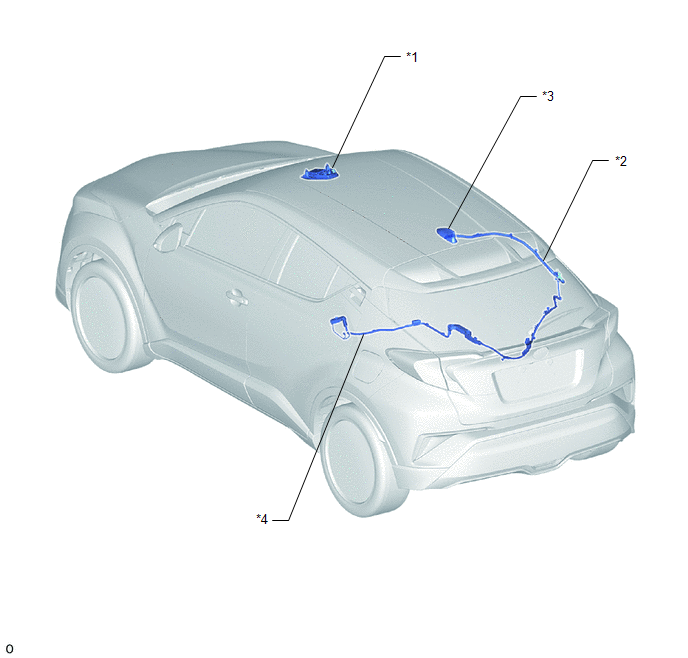

ILUSTRACIÓN
|
*1 |
CONJUNTO DE LA LUZ DE LECTURA DE MAPAS - CONJUNTO DEL MICRÓFONO DEL TELÉFONO |
*2 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3) |
|
*3 |
ANTENA DEL TELÉFONO Y DEL GPS (PARA EL LADO DEL TECHO) - GPS - Teléfono principal |
*4 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA N° 6) |
