Componentes

COMPONENTES

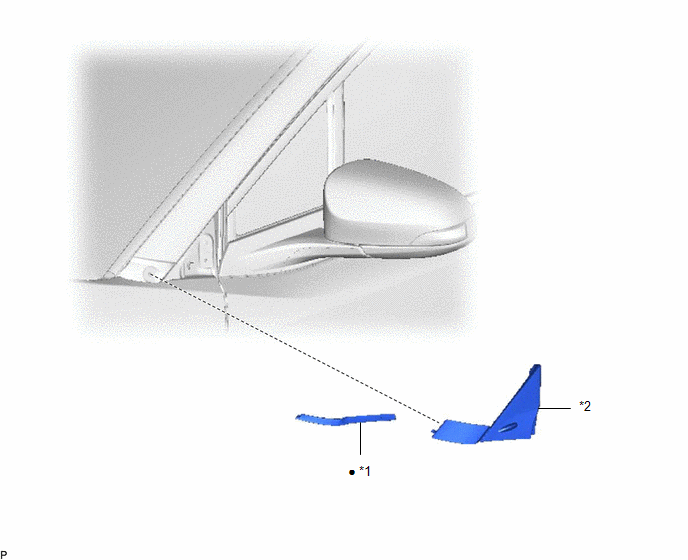

ILUSTRACIÓN

*1	PROTECTOR DE LA CUBIERTA DEL MONTANTE DELANTERO	*2	SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO
●	Pieza no reutilizable	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO

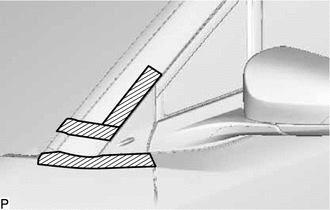

(a) Coloque cinta protectora en torno al subconjunto de la cubierta superior del montante delantero.

Cinta protectora

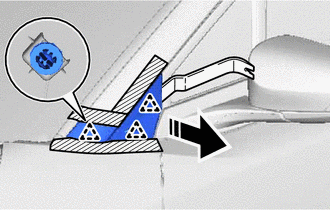

(b) Utilice un extractor de molduras B para desenganchar los clips y extraiga el subconjunto de la cubierta superior del montante delantero, como se muestra en la ilustración.

Extraiga en este sentido

Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL PROTECTOR DE LA CUBIERTA DEL MONTANTE DELANTERO

(a) Extraiga el protector de la cubierta del montante delantero.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO

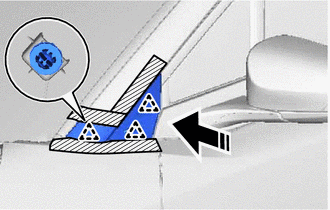

(a) Enganche los clips para colocar el subconjunto de la cubierta superior del montante delantero, como se muestra en la ilustración.

Coloque en este sentido

(b) Quite la cinta aislante.

Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL PROTECTOR DE LA CUBIERTA DEL MONTANTE DELANTERO

OBSERVACIÓN:

Cuando instale el protector de la cubierta del montante delantero, caliente el subconjunto de la cubierta superior del montante delantero con una lámpara térmica.

Temperatura de calentamiento

Elemento	Temperatura
Subconjunto de la cubierta superior del montante delantero	20 a 30°C (68 a 86°F)

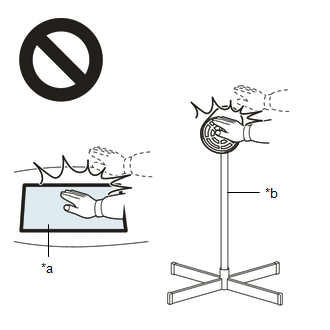

ADVERTENCIA:

No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a	Pieza calentada
*b	Lámpara térmica

AVISO:

No caliente en exceso el subconjunto de la cubierta superior del montante delantero.

(a) Limpie la superficie del subconjunto de la cubierta superior del montante delantero.

(1) Con una lámpara térmica, caliente la superficie del subconjunto de la cubierta superior del montante delantero.

(2) Quite la cinta de doble cara del subconjunto de la cubierta superior del montante delantero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Con una lámpara térmica, caliente el subconjunto de la cubierta superior del montante delantero.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

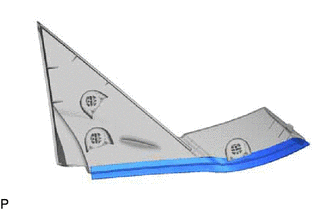

(d) Instale el protector de la cubierta del montante delantero como se muestra en la ilustración.

OBSERVACIÓN:

Alinee el protector de la cubierta del montante delantero con la línea marcada del subconjunto de la cubierta superior del montante delantero.

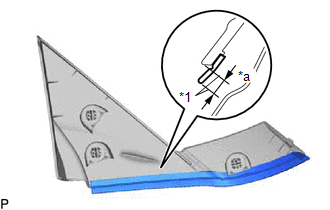

*1	Línea marcada
*a	3.0 mm (0.118 pulg.)

InstalaciÓn
