DESCRIPCIÓN

El conjunto de la ECU de la servodirección distingue el estado del interruptor de encendido de ON u OFF a través del circuito de la fuente de alimentación IG.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Indicación de advertencia

Vuelve al estado normal

Nota

C1551

Tensión de la fuente de alimentación de IG

Circuito abierto o cortocircuito en el circuido de la fuente de alimentación de IG con el interruptor de encendido en la posición ON (IG)
  • Fusible EPS-IG1
  • Circuito de la fuente de alimentación de IG
  • Conjunto de la ECU de la servodirección

Indicador de advertencia EPS: Se enciende

La ECU determina que el sistema ha vuelto a su estado normal o el interruptor de encendido se activa de nuevo (ON)

-

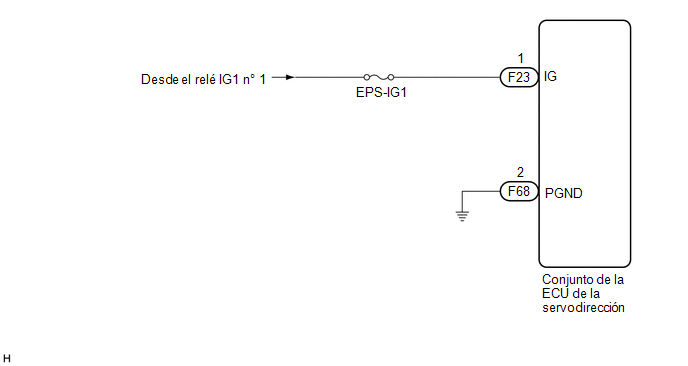

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN)

(a) Desconecte los conectores F68 y F23 del conjunto de la ECU de la servodirección.

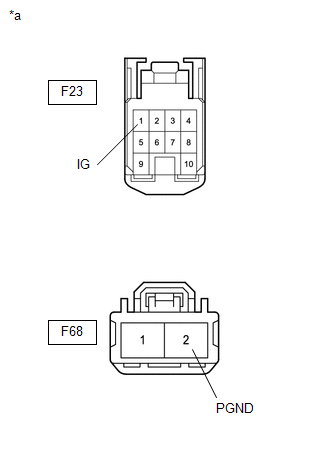

*a

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F23-1 (IG) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 16 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F68-2 (PGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
