DESCRIPCIÓN

Si se produce un problema del sistema, el circuito del relé de la fuente de alimentación y el circuito del relé del motor se cierran para detener la servodirección. La ECU debe sustituirse cuando existe un problema con los relés porque los relés están incorporados en la ECU.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Indicación de advertencia

Vuelve al estado normal

Nota

C1552

Tensión de la fuente de alimentación de PIG

Anomalía en el circuito de la fuente de alimentación de PIG

  • Fusible EPS
  • Circuito de la fuente de alimentación de PIG
  • Conjunto de la ECU de la servodirección

Indicador de advertencia EPS: Se enciende

Interruptor de encendido de nuevo en posición ON

-

C1554

Fallo en el relé de la fuente de alimentación

Avería en el circuito del relé de la fuente de alimentación

  • Fusible EPS
  • Circuito de la fuente de alimentación de PIG
  • Conjunto de la ECU de la servodirección

Indicador de advertencia EPS: Se enciende

Interruptor de encendido de nuevo en posición ON

-

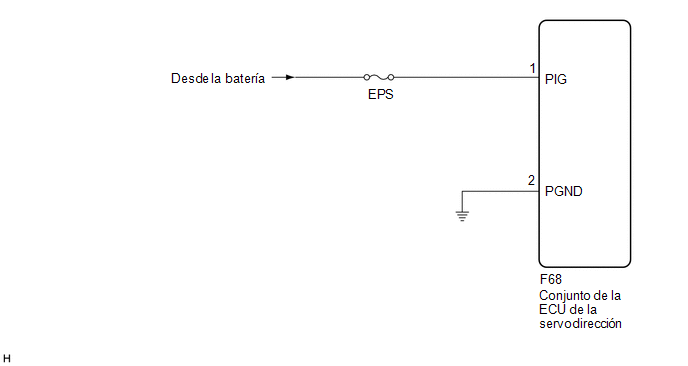

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN - MASA DE LA CARROCERÍA)

(a) Desconecte los conectores F68 del conjunto de la ECU de la servodirección.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F68-1 (PIG) - Masa de la carrocería

Interruptor de encendido en posición ON

9 a 16 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F68-2 (PGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

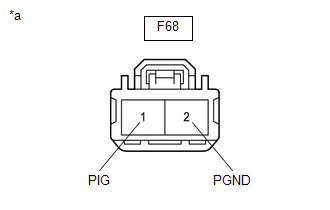

*a

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
