Componentes
COMPONENTES

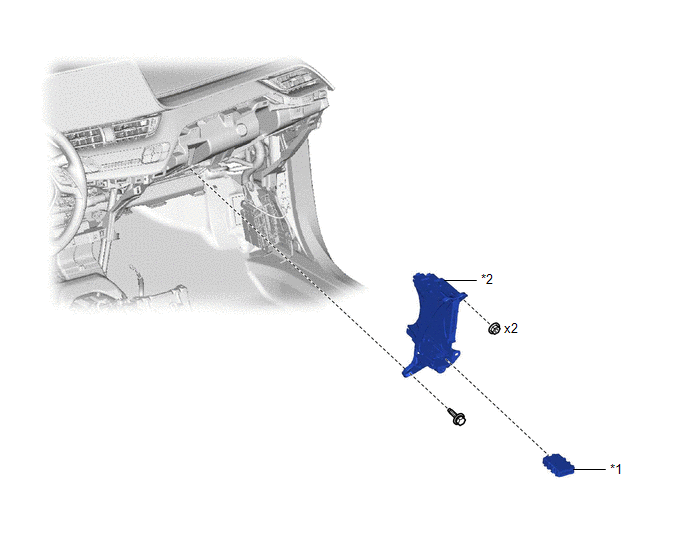

ILUSTRACIÓN
*1 |
ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
*2 |
CAJA DERECHA DE LA ECU DE INTEGRACIÓN |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. RETIRE LA MOLDURA DE ACABADO INFERIOR N° 2 DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA LA CAJA DERECHA DE INTEGRACIÓN DE LA ECU

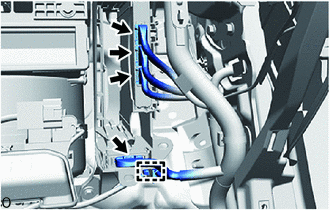

(a) Desconecte los 4 conectores. |
|
(b) Utilice un extractor de clips para desbloquear la abrazadera del mazo de cables.

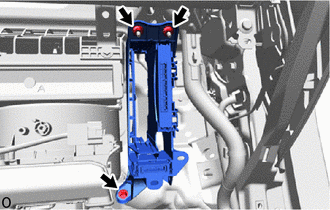

(c) Extraiga las 2 tuercas, el perno y la caja derecha de integración de la ECU. |
|
3. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

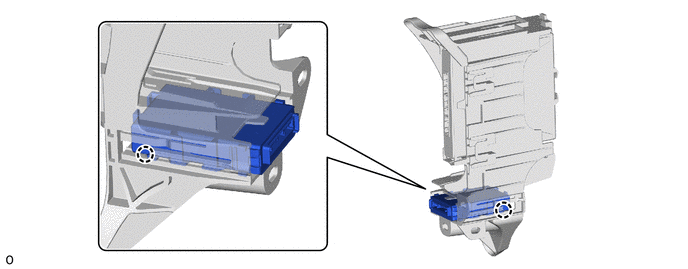

(a) Desenganche las garras para extraer la ECU de pasarela central (ECU de pasarela de red).
AVISO:
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
PROCEDIMIENTO
1. INSTALE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)
(a) Enganche las garras para instalar la ECU de pasarela central (ECU de pasarela de red).
AVISO:
Asegúrese de que la ECU de pasarela central (ECU de pasarela de red) está bien instalada.
2. INSTALE LA CAJA DERECHA DE INTEGRACIÓN DE LA ECU
(a) Instale la caja derecha de integración de la ECU con las 2 tuercas y el perno.
(b) Enganche la abrazadera del mazo de cables. |
|
(c) Conecte los 4 conectores.
3. INSTALE LA MOLDURA DE ACABADO INFERIOR N° 2 DEL PANEL DE INSTRUMENTOS
Haga clic aquí
