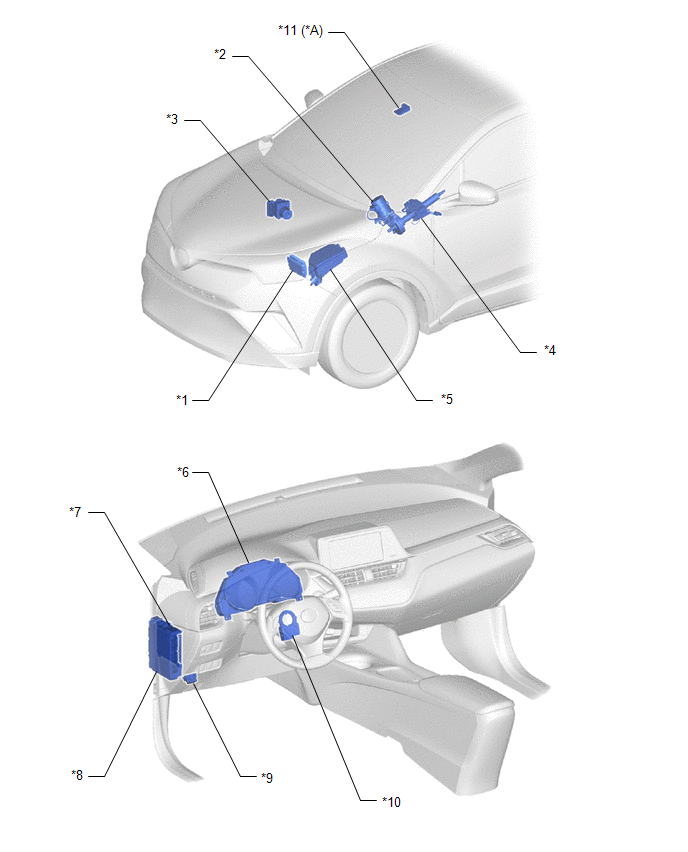

UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|
*A |
con control de seguridad de la posición P |
- |
- |
|
*1 |
ECM |
*2 |
CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN - MOTOR DE LA SERVODIRECCIÓN |
|
*3 |
CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*4 |
SUBCONJUNTO DE LA COLUMNA DE LA SERVODIRECCIÓN ELÉCTRICA - SENSOR DE PAR DE APRIETE |
|
*5 |
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1 - FUSIBLE EPS |
*6 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*7 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE EPS-IG1 |
|
*9 |
DLC3 |
*10 |
SENSOR DE DIRECCIÓN |
|
*11 |
CÁMARA DE RECONOCIMIENTO DE AVANCE |
- |
- |
