INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

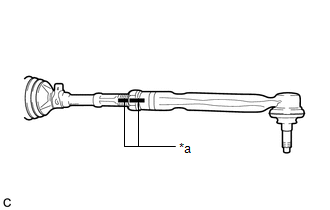

(a) Coloque la contratuerca y el subconjunto izquierdo del extremo de la barra de acoplamiento en el conjunto del engranaje de dirección hasta que las marcas de correspondencia estén alineadas. OBSERVACIÓN: Después de ajustar la convergencia, apriete la contratuerca. |
|
2. INSTALE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
3. COLOQUE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

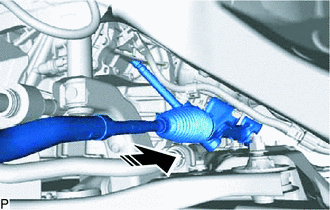

(a) Inserte el conjunto de la articulación de la dirección como se muestra en la ilustración.
![]() |
Coloque en este sentido |

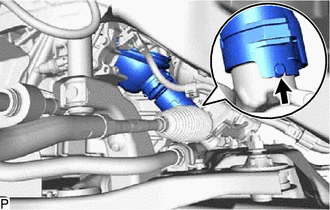

(b) Alinee el saliente del conjunto de la articulación de la dirección con el orificio del subconjunto de la cubierta del orificio de la columna de dirección n° 1 e instale el subconjunto de la cubierta del orificio de la columna de dirección n° 1 en el conjunto de la articulación de la dirección. OBSERVACIÓN: Compruebe que el subconjunto de la cubierta del orificio de la columna de dirección n° 1 está bien instalado. |
|
(c) Instale el conjunto de la articulación de la dirección en el subconjunto del travesaño de la suspensión delantera con los 2 pernos y las 2 tuercas nuevas.
Torque:
133 N·m {1,356 kgf·cm, 98 ft·lbf}
AVISO:
(d) Instale el soporte de la abrazadera del mazo de cables en el subconjunto del travesaño de la suspensión delantera con el perno.
(e) Conecte el conector.
4. CONECTE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

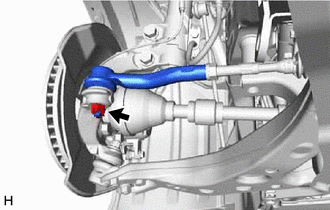

(a) Conecte el subconjunto izquierdo del extremo de la barra de acoplamiento al pivote de la dirección izquierdo con la tuerca. Torque: 49 N·m {500 kgf·cm, 36 ft·lbf} AVISO:
|
|
(b) Instale un pasador hendido nuevo.
5. CONECTE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
6. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

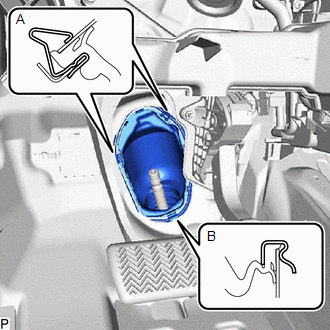

(a) Enganche el clip (B) a la carrocería del vehículo. |
|
(b) Enganche el clip (A) para instalar el subconjunto de la cubierta del orificio de la columna de dirección n° 1 en la carrocería del vehículo.
AVISO:
Tenga cuidado de no dañar el borde del subconjunto de la cubierta del orificio de la columna de dirección n° 1 .
7. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2
Haga clic aquí
8. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA
Haga clic aquí
9. INSTALE LAS RUEDAS DELANTERAS
Haga clic aquí
10. ESTABILICE LA SUSPENSIÓN
Haga clic aquí
11. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS
Haga clic aquí
