Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí .gif)

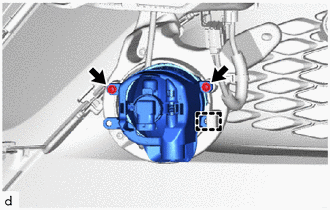

2. EXTRAIGA EL CONJUNTO DE LOS FAROS ANTINIEBLA
|
(a) Quite los 2 tornillos. |
|
(b) Desenganche la guía y extraiga el conjunto de las luces antiniebla.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
CONJUNTO DEL FARO ANTINIEBLA
*2
BOMBILLA DEL FARO ANTINIEBLA
...
Desmontaje
DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al ...
