INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

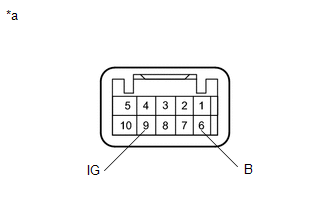

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

9 (IG) - 6 (B)

interruptor pulsado

Inferior a 1 Ω

9 (IG) - 6 (B)

interruptor sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor de la calefacción del volante.

*a

Componente no conectado al mazo de cables

(Interruptor de la calefacción del volante)

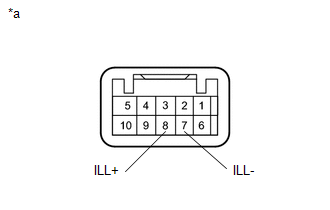

(b) Compruebe si se encienden las luces.

(1) Aplique tensión de la batería entre los terminales del interruptor y compruebe el estado de la iluminación del interruptor de la calefacción del volante.

Estándar:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 8 (ILL+) Terminal negativo de la batería (-) → 7 (ILL-)

Se enciende

Si el resultado no es el especificado, sustituya el interruptor de la calefacción del volante.

*a

Componente no conectado al mazo de cables

(Interruptor de la calefacción del volante)
    ExtracciÓn
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA Haga clic aquí 2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS Haga clic aquí 3. ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE (a) Enganche las 2 garras para instalar el interruptor de la calefacción de la dirección en la cubierta de ap ...
