Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí .gif)
2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
5. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
6. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES
Haga clic aquí
7. EXTRAIGA EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

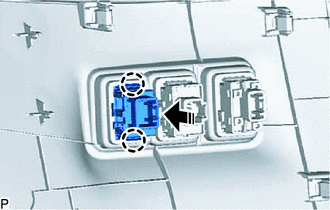

(a) Desenganche las 2 garras y extraiga el interruptor de la calefacción del volante de la cubierta de apertura de la caja de fusibles.
.png) |
Extraiga en este sentido |
Componentes
COMPONENTES
ILUSTRACIÓN
*1
PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS
*2
ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
*3
...
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE
(a) Verifique la resistencia.
(1) Mida la resistencia según los valores de la siguiente tabla.
...
Otros materiales:
