DESCRIPCIÓN

El conjunto del adaptador de la clavija estéreo envía una señal de sonido de un dispositivo externo al conjunto del receptor de radio y pantalla a través de este circuito.

La señal de sonido que se ha enviado se amplifica mediante el conjunto del receptor de radio y pantalla, y luego se envía a los altavoces.

Si hay un cortocircuito o un circuito abierto, los altavoces no podrán sonar, aunque no exista ninguna avería en el conjunto del receptor de radio y pantalla o de altavoces.

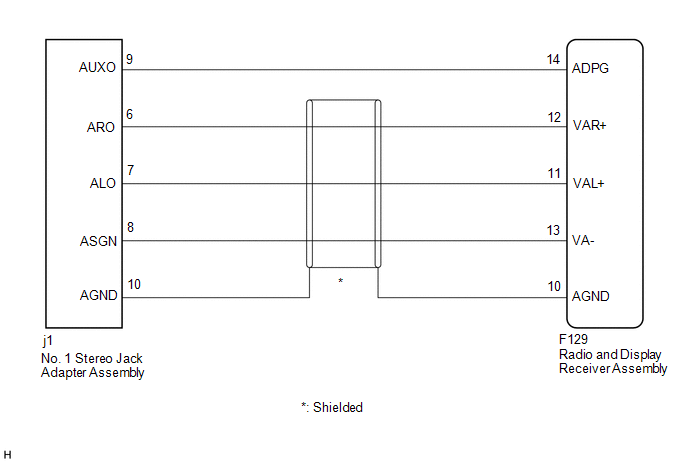

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE LA CLAVIJA ESTÉREO)

(a) Desconecte el conector F129 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector j1 del conjunto del adaptador de clavija estéreo n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F129-14 (ADPG) - j1-9 (AUXO)

Siempre

Inferior a 1 Ω

F129-10 (AGND) - j1-10 (AGND)

Siempre

Inferior a 1 Ω

F129-12 (VAR+) - j1-6 (ARO)

Siempre

Inferior a 1 Ω

F129-11 (VAL+) - j1-7 (ALO)

Siempre

Inferior a 1 Ω

F129-13 (VA-) - j1-8 (ASGN)

Siempre

Inferior a 1 Ω

F129-14 (ADPG) o j1-9 (AUXO) - Masa de la carrocería

Siempre

10 kΩ o superior

F129-10 (AGND) o j1-10 (AGND) - Masa de la carrocería

Siempre

10 kΩ o superior

F129-12 (VAR+) o j1-6 (ARO) - Masa de la carrocería

Siempre

10 kΩ o superior

F129-11 (VAL+) o j1-7 (ALO) - Masa de la carrocería

Siempre

10 kΩ o superior

F129-13 (VA-) o j1-8 (ASGN) - Masa de la carrocería

Siempre

10 kΩ o superior

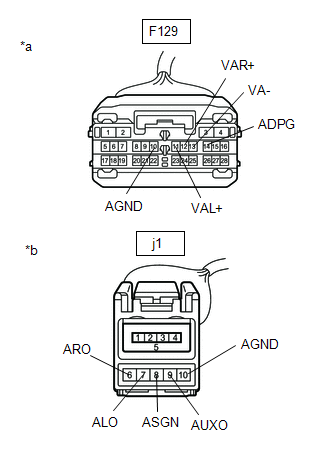

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

*b

Vista frontal del conector del mazo de cables

(al conjunto del adaptador de clavija estéreo n° 1)

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
