DESCRIPCIÓN

Cuando un dispositivo USB o "iPod" está conectado a la clavija USB del conjunto del adaptador de la clavija estéreo, debe contener archivos reproducibles. El dispositivo también debe comunicarse con y ser reconocido por el conjunto del receptor de radio y pantalla. Este procedimiento de diagnóstico se usa cuando no se reconoce un dispositivo o si los archivos del dispositivo no pueden reproducirse con normalidad.

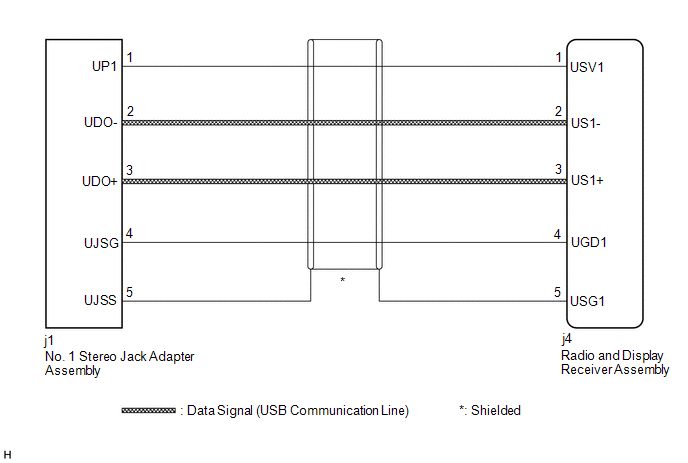

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

OBSERVACIÓN:

  • Cuando existe una gran cantidad de datos en un dispositivo USB, puede tardar un rato que empiece la reproducción.
  • Cuando utilizar un dispositivo USB, los archivos que estén protegidos contra copia o encriptados por motivos de copyright.
  • Cuando los archivos no se reproducen en el orden establecido, realice el siguiente procedimiento antes de la inspección.
    1. Añada los números delante del nombre de los archivos.
    2. Coloque los archivos en una carpeta y copie los datos de la carpeta en el dispositivo USB.

PROCEDIMIENTO

1.

COMPRUEBE EL DISPOSITIVO USB O "iPod"

(a) Desconecte el dispositivo USB o "iPod" del conjunto del adaptador de clavija estéreo.

(b) Compruebe si hay archivos reproducibles en el dispositivo USB o "iPod".

OBSERVACIÓN:

Consulte la sección Descripción del sistema para los archivos reproducibles.

Haga clic aquí

(c) Compruebe si el dispositivo USB tiene un formato compatible o el "iPod" es de una versión compatible.

OBSERVACIÓN:

Consulte la sección Descripción del sistema para formatos y versiones compatibles.

Haga clic aquí

Resultado:

Resultado

Vaya a

No hay archivos reproducibles o la versión o el formato del dispositivo es incompatible.

A

Hay archivos reproducibles y la versión o el formato del dispositivo es compatible.

B
A

FIN (EL FORMATO DEL DISPOSITIVO USB ES INCOMPATIBLE, LA VERSIÓN DE "iPod" ES INCOMPATIBLE O NO HAY ARCHIVOS REPRODUCIBLES)
B

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1)

(a) Desconecte el conector j4 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector j1 del conjunto del adaptador de clavija estéreo n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

j4-1 (USV1) - j1-1 (UP1)

Siempre

Inferior a 1 Ω

j4-2 (US1-) - j1-2 (UDO-)

Siempre

Inferior a 1 Ω

j4-3 (US1+) - j1-3 (UDO+)

Siempre

Inferior a 1 Ω

j4-4 (UGD1) - j1-4 (UJSG)

Siempre

Inferior a 1 Ω

j4-5 (USG1) - j1-5 (UJSS)

Siempre

Inferior a 1 Ω

j4-1 (USV1) o j1-1 (UP1) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-2 (US1-) o j1-2 (UDO-) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-3 (US1+) o j1-3 (UDO+) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-4 (UGD1) o j1-4 (UJSG) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-5 (USG1) o j1-5 (UJSS) - Masa de la carrocería

Siempre

10 kΩ o superior

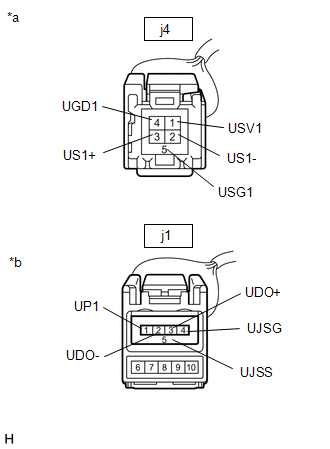

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

*b

Vista frontal del conector del mazo de cables

(al conjunto del adaptador de clavija estéreo n° 1)
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1)

(a) Desconecte el conjunto del adaptador de clavija estéreo n° 1.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

j1-1 (UP1) - j1-4 (UJSG)

Interruptor del motor activado (ACC)

5 V

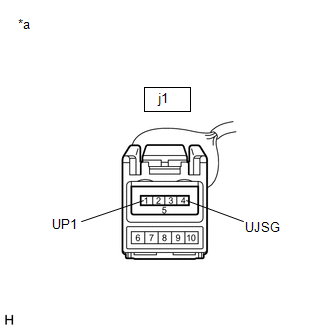

*a

Vista frontal del conector del mazo de cables

(al conjunto del adaptador de clavija estéreo n° 1)
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

4.

FORMATEE EL DISPOSITIVO USB O RESTABLEZCA EL "iPod" Y VUELVA A REALIZAR LA COMPROBACIÓN

(a) Borre todos archivos del dispositivo USB o "iPod" y formatéelo/restablézcalo.

(b) Guarde los datos otra vez y verifique si se puede reproducir en el dispositivo del vehículo.

AVISO:

El formateo de un dispositivo USB o la restauración de un "iPod" borra toda la música del dispositivo. Asegúrese de que hay copias de seguridad de los datos de música disponibles antes de realizar esta operación.

OK:

La avería desaparece.

OK

FIN DE LA INSPECCIÓN
MAL

5.

SUSTITUYA EL DISPOSITIVO USB O "iPod"

(a) Desactive el interruptor del motor.

OBSERVACIÓN:

Si se ha producido una anomalía, es necesario desactivar el interruptor del motor para que el vehículo pueda reconocer un nuevo dispositivo cuando se conecta.

(b) Active el interruptor del motor (ACC).

(c) Conecte un dispositivo USB o "iPod" que funcione correctamente al conjunto del adaptador de clavija estéreo.

OBSERVACIÓN:

  • Si la avería se produce cuando se estaba usando un USB, utilice otro dispositivo USB para la inspección. Si la avería se produjo cuando se estaba usando un "iPod", utilice otro "iPod" para la inspección.
  • Consulte la sección Descripción del sistema para formatos y versiones compatibles.

    Haga clic aquí

SIGUIENTE

6.

COMPRUEBE EL DISPOSITIVO USB O "iPod"

(a) Compruebe si el conjunto del receptor de radio y pantalla reconoce un dispositivo USB o "iPod" y si en la pantalla se muestra información como los nombres de pista, de artista y del álbum.

OK:

El dispositivo USB o el "iPod" se reconoce o se muestra correctamente en la pantalla de información.

OK

DISPOSITIVO USB O "iPod" INCOMPATIBLE O DEFECTUOSO
MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

    Un reproductor portátil no puede conectarse manual ni automáticamente
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Es posible que algunas versiones de reproductores de audio compatibles con "Bluetooth" no funcionen correctamente, o que la función que ...

    No puede registrarse un reproductor portátil
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Es posible que algunas versiones de reproductores de audio compatibles con "Bluetooth" no funcionen correctamente, o que la función que ...
