Toyota CH-R Manual de Taller: Diagrama Del Sistema

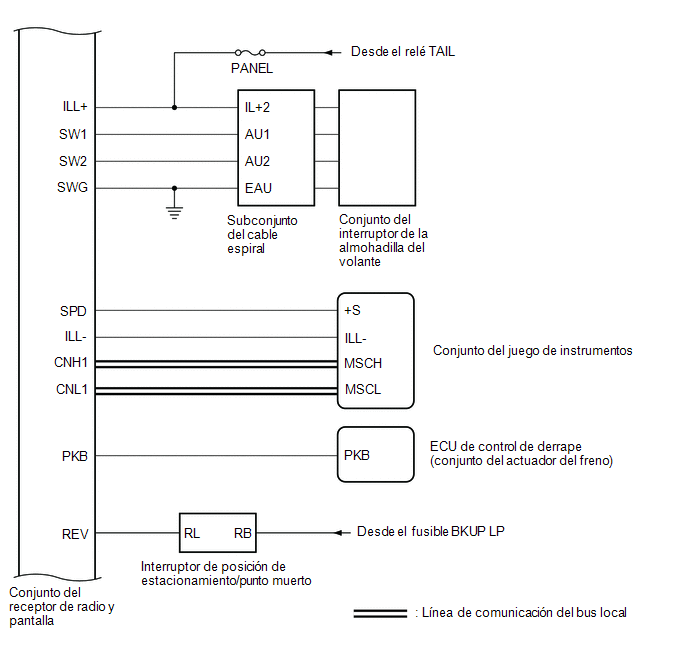

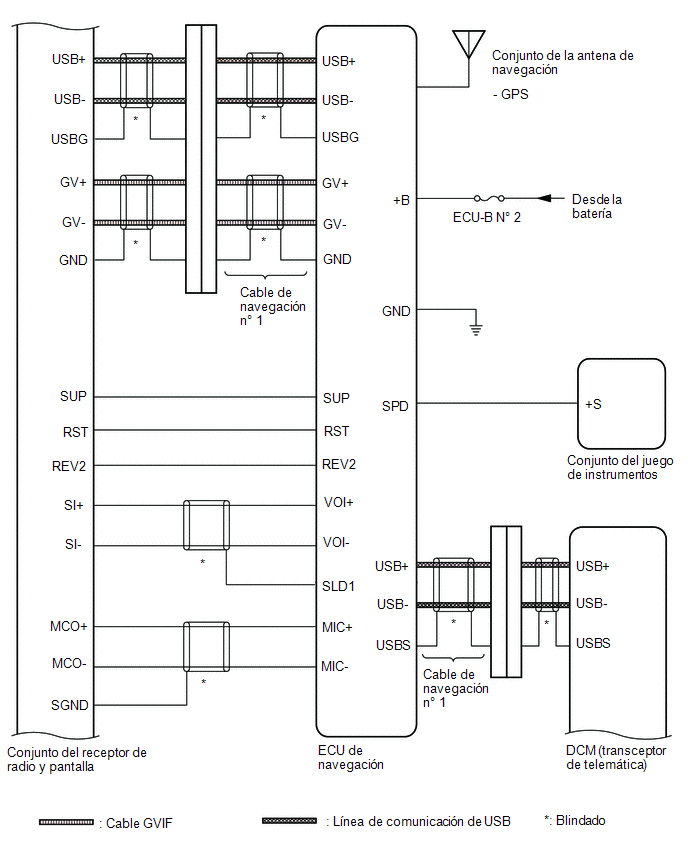

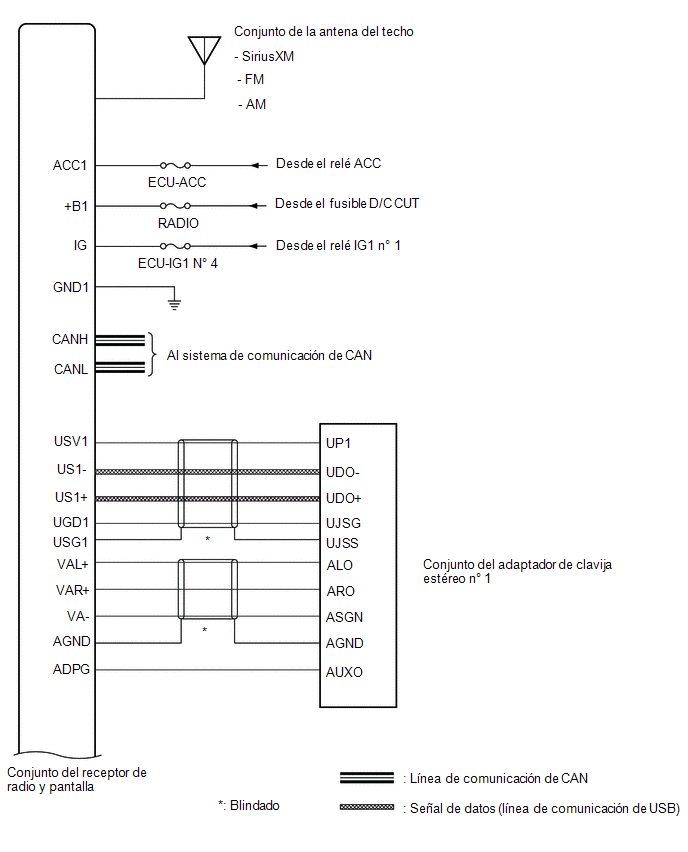

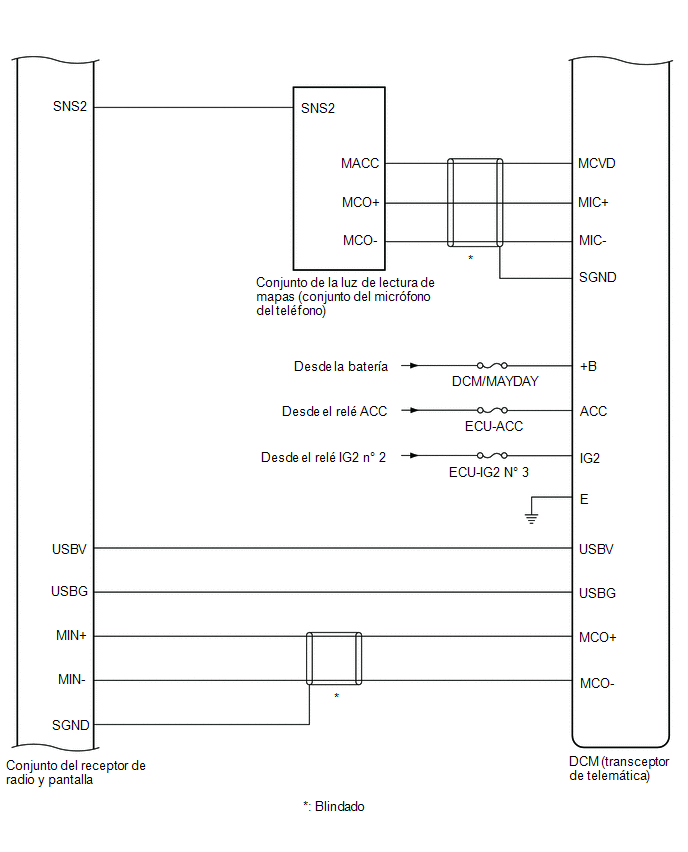

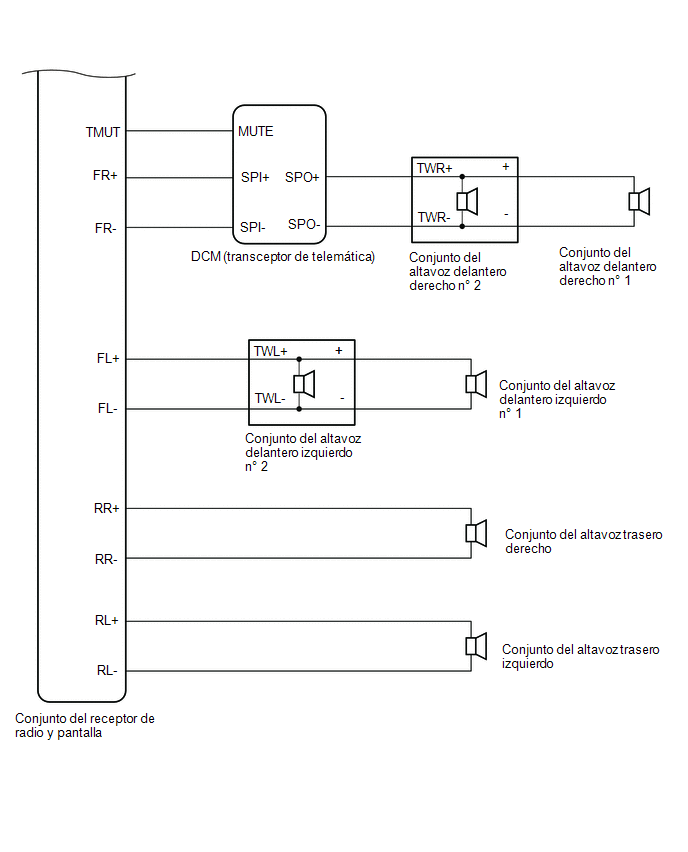

DIAGRAMA DEL SISTEMA

    DescripciÓn Del Sistema
    DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN GENERAL DEL SISTEMA DE NAVEGACIÓN (a) Métodos de seguimiento de la posición del vehículo Es esencial que el sistema de navegación lleve a cabo un seguimie ...

    UbicaciÓn De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO) *2 ECU DE CONTROL DE DERRAPE (CO ...
