UBICACIÓN DE LAS PIEZAS

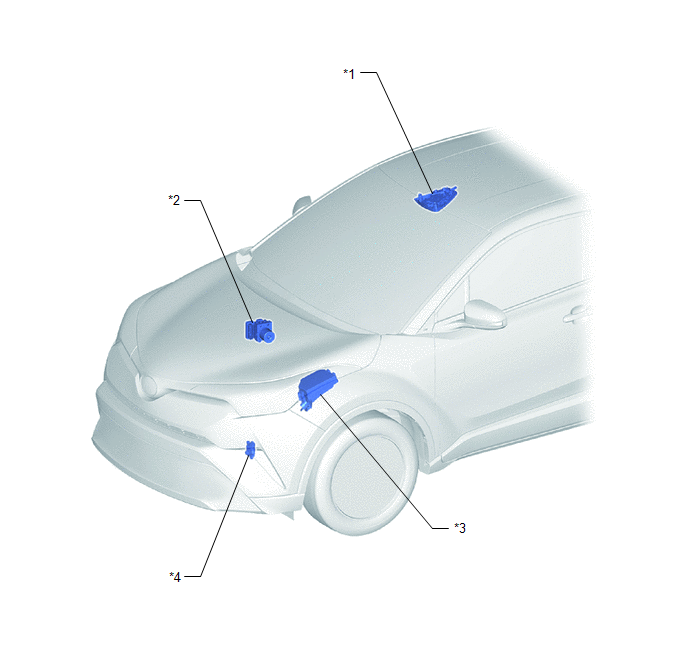

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

*2

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- FUSIBLE MAYDAY/DCM

*4

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

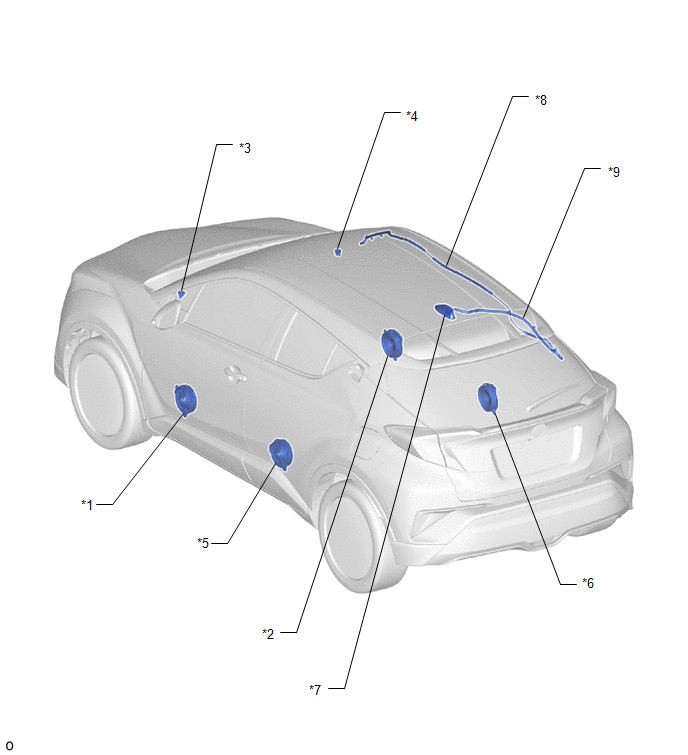

ILUSTRACIÓN

*1

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 1

*2

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 1

*3

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 2

*4

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 2

*5

CONJUNTO DEL ALTAVOZ TRASERO IZQUIERDO

*6

CONJUNTO DEL ALTAVOZ TRASERO DERECHO

*7

CONJUNTO DE LA ANTENA DEL TECHO

- SiriusXM

- FM

- AM

*8

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

*9

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

-

-

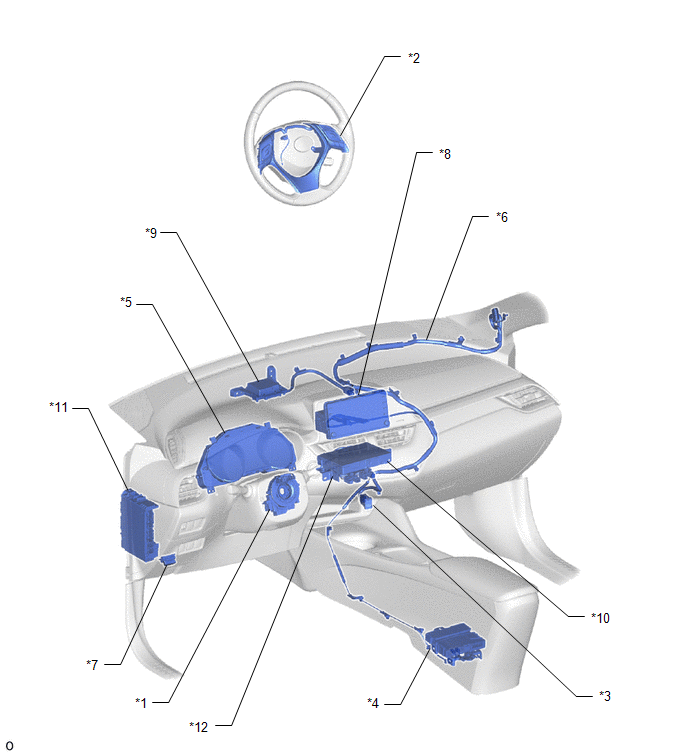

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

*2

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*3

CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1

*4

DCM (TRANSCEPTOR DE TELEMÁTICA)

*5

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*6

SUBCONJUNTO DEL CABLE DE LA ANTENA

*7

DLC3

*8

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*9

CONJUNTO DE LA ANTENA DE NAVEGACIÓN

- GPS

*10

ECU DE NAVEGACIÓN

*11

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-ACC

- FUSIBLE RADIO

- FUSIBLE PANEL

- FUSIBLE ECU-B N° 2

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-IG2 N° 3

*12

CABLE DE NAVEGACIÓN N° 1
