HISTORIAL DE FUNCIONAMIENTO DEL DCM
HISTORIAL DE FUNCIONAMIENTO DEL DCM
Esta función indica el estado de la red de telemática cuando el DCM (transceptor de telemática) se encuentra en funcionamiento. Utilícela cuando no se emita ningún DTC pero este sistema de telemática no haya podido conectarse con el centro de llamadas. Este síntoma puede ocurrir cuando la señal de teléfono móvil es muy débil.
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Seleccione "Telematics" en el menú System Selection y, a continuación, haga clic en "Utility".
(e) Haga clic en "DCM Operation History" en el menú Utility Selection.
Body Electrical > Telematics > Utility
Pantalla del tester |
---|
DCM Operation History |
(f) Siga las instrucciones del Techstream.

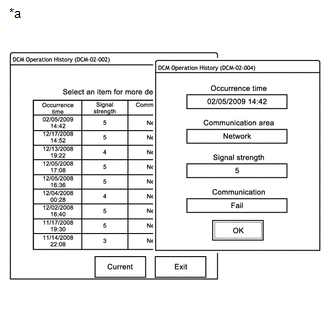

*a |
Ejemplo |
OBSERVACIÓN:
Resultado |
Descripción |
---|---|
Success |
Una llamada exitosa realizada con el interruptor manual (SOS) o con el sistema de navegación (asistencia en destino - si está disponible) |
Fail*1 |
Una llamada que no se ha realizado con éxito. |
AVISO:
*1: También es posible que se produzca un fallo debido a la finalización manual de una llamada SOS, y no indica necesariamente que se haya producido una avería en el dispositivo.
OBSERVACIÓN:
*2: Cuando no se puede establecer la comunicación con el centro de atención, se muestra "Fail".
