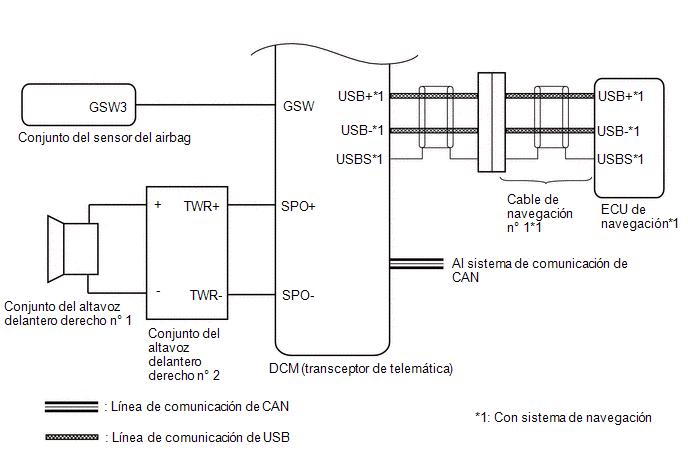

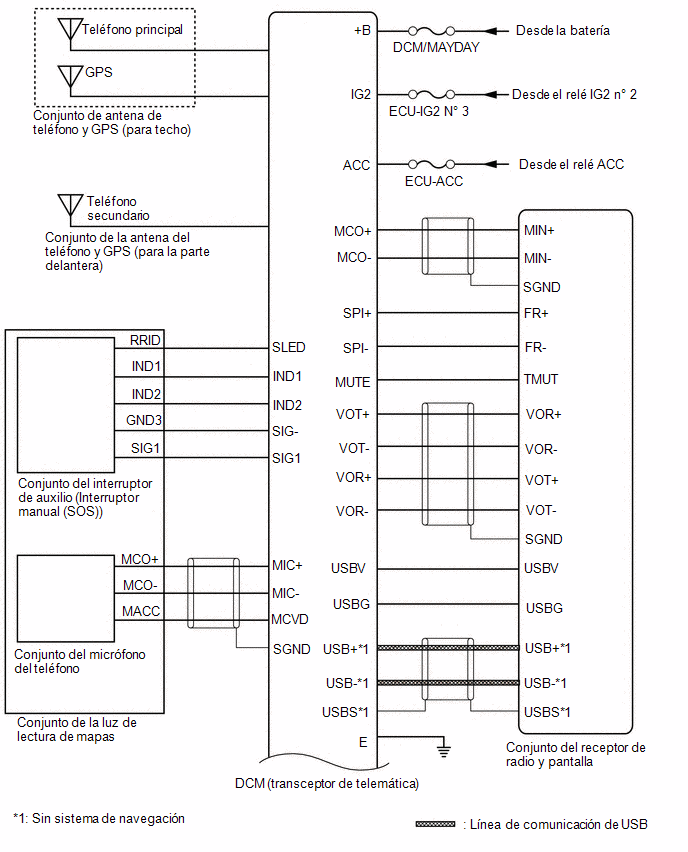

Toyota CH-R Manual de Taller: Diagrama Del Sistema

Descripción Del Sistema

DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN (a) La conexión de seguridad ejecuta ACN (notificación automática en caso de colisión), la llamada de emergencia manual, el seguimiento de vehículo robad ...

Cómo Proceder A La Localización De Averías

PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Utilice los siguientes procedimientos para localizar las averías del sistema safety connect. *: Utilice el Techstream. PROCED ...
