Toyota CH-R Manual de Taller: Circuito de iluminación

Toyota CH-R Manual de Taller / Audio / Vídeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Circuito de iluminación

DESCRIPCIÓN

Se suministra corriente eléctrica al sistema de iluminación del receptor de radio y pantalla y al conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces está en la posición TAIL o HEAD.

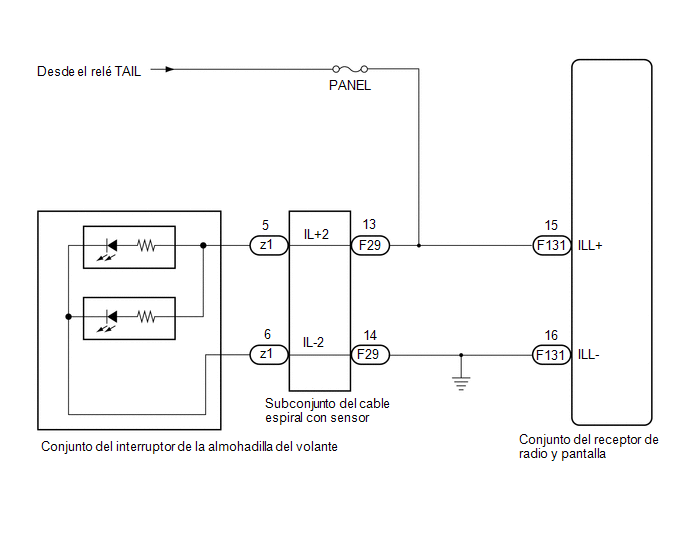

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

COMPRUEBE LA ILUMINACIÓN

(a) Compruebe si la iluminación del conjunto del receptor de radio y pantalla, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefacción o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmisión, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posición HEAD o TAIL.

Resultado:

Resultado

Vaya a

La iluminación se enciende para todos los componentes excepto para el conjunto del interruptor de la almohadilla del volante.

A

La iluminación se enciende para todos los componentes excepto para el conjunto del receptor de radio y pantalla.

B

No se enciende ninguna iluminación (conjunto del receptor de radio y pantalla, interruptor de advertencia de riesgo, interruptor de control de la calefacción, etc.).

C
B

IR AL PUNTO 5

C

VAYA AL SISTEMA DE ILUMINACIÓN

A

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

(a) Desconecte el conector del subconjunto del cable espiral con sensor.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F29-13 (IL+2) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

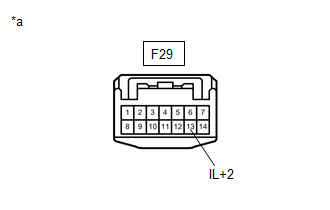

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable espiral con sensor)
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(c) Compruebe si se enciende la iluminación del conjunto del interruptor de la almohadilla del volante.

OK:

Se enciende la iluminación del conjunto del interruptor de la almohadilla del volante.

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

4.

INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

AVISO:

  • Pulse y mantenga pulsado el interruptor de bloqueo situado en la parte central del espiral de cable con el subconjunto para girar el espiral de cable con el subconjunto del sensor.
  • El subconjunto del cable espiral con sensor es una pieza importante del sistema de airbag SRS. Una extracción o instalación incorrecta del subconjunto del cable espiral con sensor podría evitar que el airbag se despliegue.
  • Como el subconjunto del cable espiral con sensor puede romperse, no gire el subconjunto del cable espiral con sensor más que la cantidad especificada.
OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA O MASA DE LA CARROCERÍA)
MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

5.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

(a) Desconecte el conector del conjunto del receptor de radio y pantalla.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F131-15 (ILL+) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

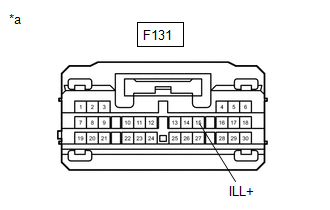

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
