INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

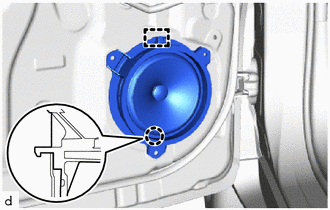

(a) Enganche la garra y la guía para instalar temporalmente el conjunto del altavoz delantero n° 1.

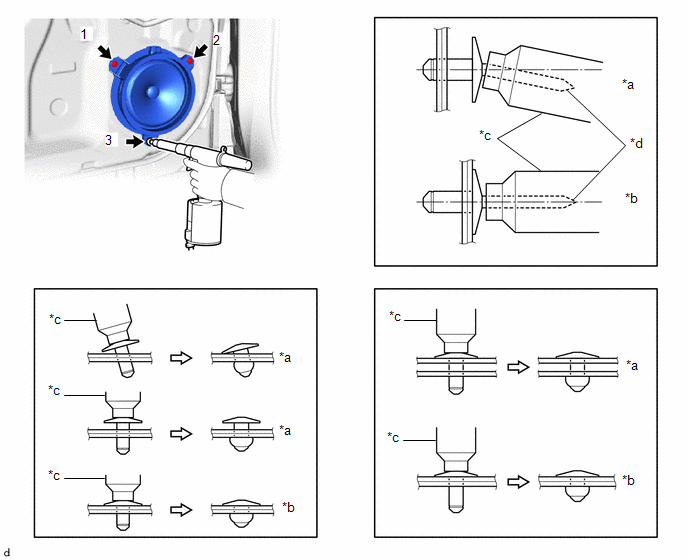

(b) Utilice una remachadora neumática o manual para instalar el conjunto del altavoz delantero n° 1 con 3 remaches nuevos en el orden que se muestra en la ilustración.

*a

Incorrecto

*b

Correcto

*c

Remachadora

*d

Mandril

AVISO:

  • No toque el cono de los altavoces.
  • No haga palanca en los remaches con la remachadora, esto dañaría la herramienta y el mandril.
  • Asegúrese de que los remaches están bien asentados en el altavoz.
  • No incline la remachadora cuando instale el altavoz con los remaches.
  • No deje ningún hueco entre las cabezas de los remaches y el altavoz.
  • No deje ningún hueco entre el altavoz y la puerta. Sujete firmemente el altavoz junto con la puerta mientras instala los remaches.

OBSERVACIÓN:

Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.

(c) Conecte el conector.

2. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)

Haga clic aquí

4. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

5. INSTALE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí
