Toyota CH-R Manual de Taller: Bombilla Del Intermitente Lateral

Componentes

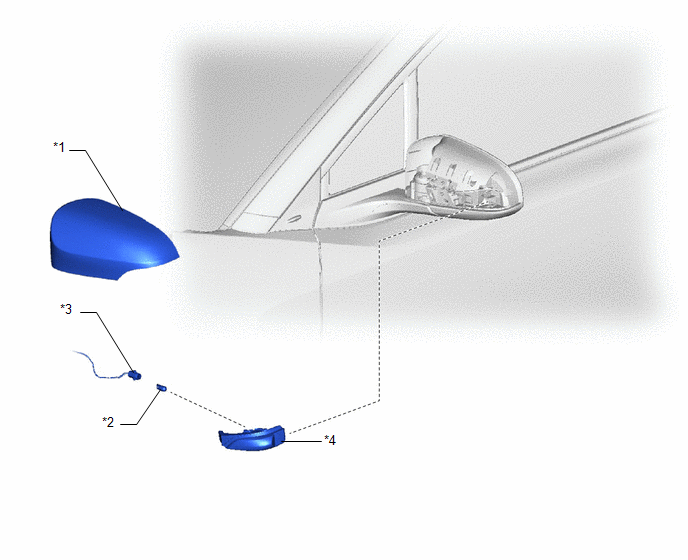

COMPONENTES

ILUSTRACIÓN

*1	CUBIERTA DEL ESPEJO EXTERIOR	*2	BOMBILLA DEL INTERMITENTE LATERAL
*3	ZÓCALO DE LA LUZ DEL INTERMITENTE	*4	CONJUNTO DEL INTERMITENTE LATERAL

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí

2. EXTRAIGA LA BOMBILLA DEL INTERMITENTE LATERAL

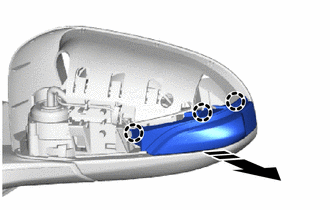

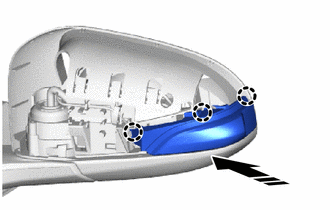

(a) Desenganche las garras y separe el conjunto del intermitente lateral como se muestra en la ilustración.

Extraiga en este sentido

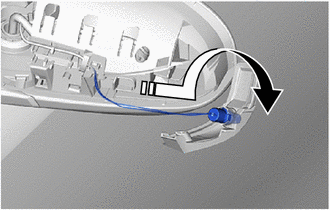

(b) Gire el zócalo del intermitente lateral con la bombilla como se muestra en la ilustración para desconectarlos como si se tratase de una unidad.

Extraiga en este sentido

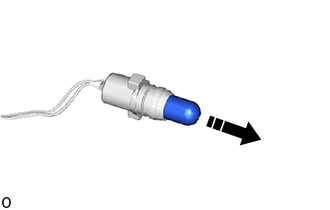

(c) Extraiga la bombilla del intermitente lateral del zócalo del intermitente lateral y el cable como se muestra en la ilustración.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DEL INTERMITENTE LATERAL

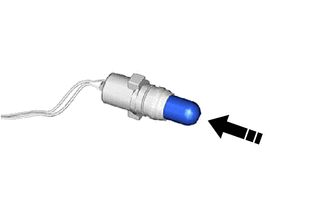

(a) Instale la bombilla del intermitente lateral en el zócalo del intermitente lateral, tal como se muestra en la ilustración.

Coloque en este sentido

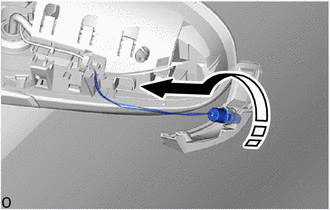

(b) Gire el zócalo del intermitente lateral con la bombilla como se muestra en la ilustración para conectarlos como una unidad.

Coloque en este sentido

2. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí
