Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

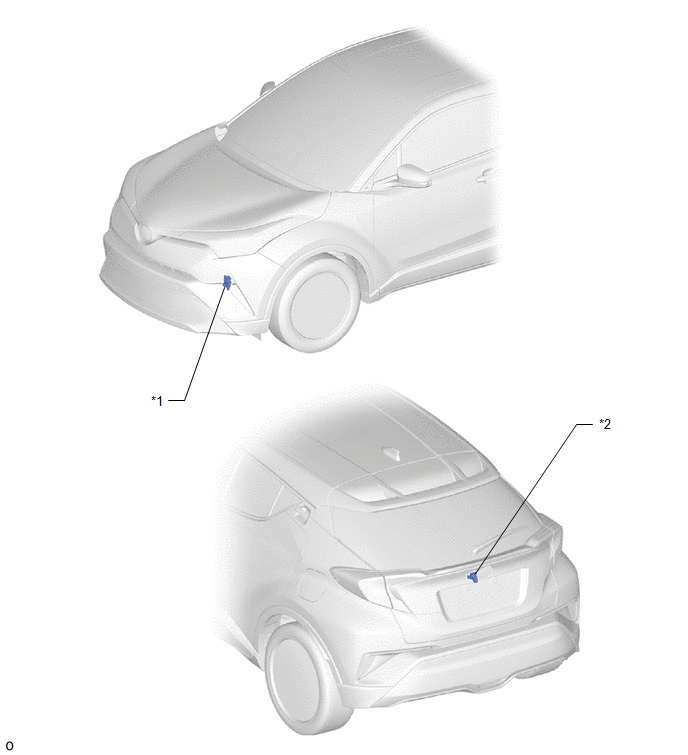

ILUSTRACIÓN

*1

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*2

CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

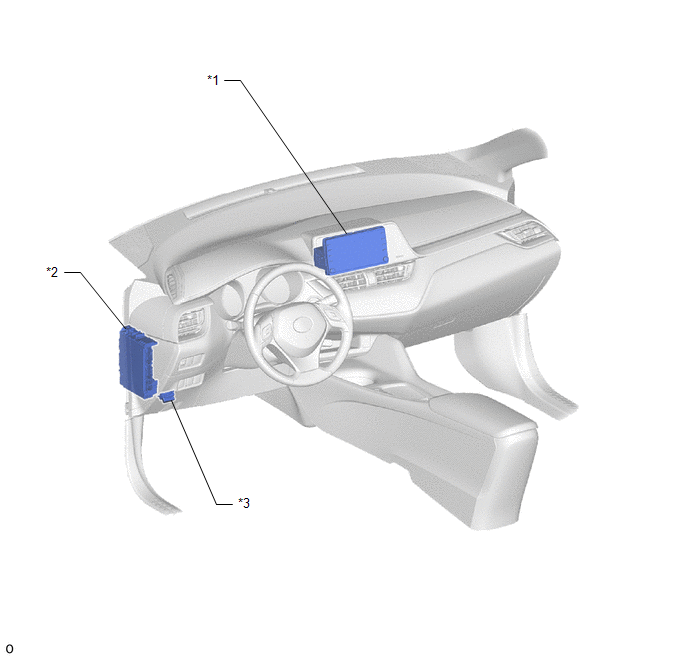

ILUSTRACIÓN

*1

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*2

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE RADIO

- FUSIBLE ECU-ACC

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE BKUP LP

*3

DLC3

-

-

    Medidas De PrecauciÓn
    MEDIDAS DE PRECAUCIÓN MODOS DEL INTERRUPTOR DE ENCENDIDO (a) El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguiente tabla se ...

    DescripciÓn Del Sistema
    DESCRIPCIÓN DEL SISTEMA INFORMACIÓN GENERAL (a) Este sistema dispone de un conjunto de la cámara de televisión trasera instalado en la puerta del maletero para ayudar al conductor a aparcar mo ...
