INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NIN)
|
*a |

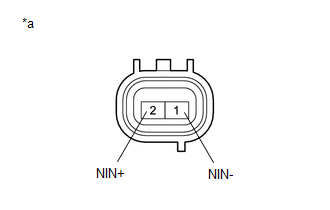

Componente no conectado al mazo de cables (Sensor de revoluciones de la transmisión (NIN)) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
1 (NIN-) - 2 (NIN+) |
20°C (68°F) |
560 a 680 Ω |
Si el resultado no es el especificado, sustituya el sensor de revoluciones de la transmisión (NIN).
2. INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

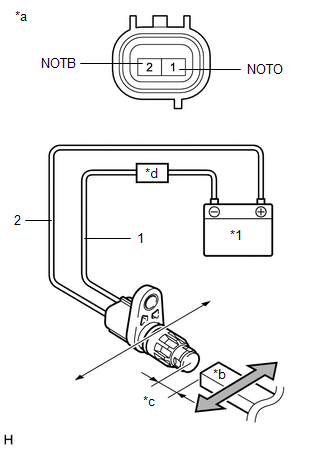

(a) Conecte la batería al sensor de revoluciones de la transmisión (NOUT) como se muestra en la ilustración.
|
(b) Mueva un objeto magnético a izquierda y derecha en la parte delantera de la punta del sensor de revoluciones de la transmisión (NOUT) (espacio de 5 mm (0.197 pulg.) o cercano) para cambiar las señales alta/baja durante la medición de la corriente. AVISO: Asegúrese de mover un objeto magnético durante la inspección. La corriente no cambia sin mover objetos magnéticos tal y como indica la flecha de la ilustración. |
|
(c) Mida la corriente según los valores de la siguiente tabla.
Corriente estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
1 (NOTO) - 2 (NOTB) |
Señal baja |
4 a 8 mA |
|
Señal alta |
12 a 16 mA |
Si el resultado no es el especificado, sustituya el sensor de revoluciones de la transmisión (NOUT).
3. INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)

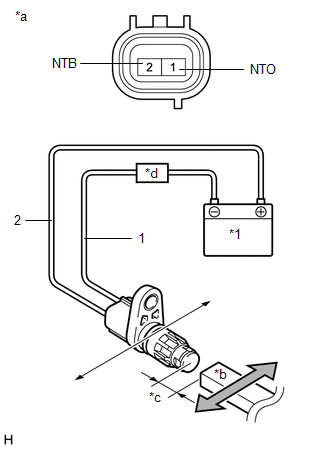

(a) Conecte la batería al sensor de revoluciones de la transmisión (NT) como se muestra en la ilustración.
|
(b) Mueva un objeto magnético a izquierda y derecha en la parte delantera de la punta del sensor de revoluciones de la transmisión (NT) (espacio de 5 mm (0.197 pulg.) o cercano) para cambiar las señales alta/baja durante la medición de la corriente. AVISO: Asegúrese de mover un objeto magnético durante la inspección. La corriente no cambia sin mover objetos magnéticos tal y como indica la flecha de la ilustración. |
|
(c) Mida la corriente según los valores de la siguiente tabla.
Corriente estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
1 (NTO) - 2 (NTB) |
Señal baja |
4 a 8 mA |
|
Señal alta |
12 a 16 mA |
Si el resultado no es el especificado, sustituya el sensor de revoluciones de la transmisión (NT).
Extracción
