Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor de revoluciones de la transmisión.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA BATERÍA

Haga clic aquí

4. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

5. EXTRAIGA LA CUBIERTA DEL RADIADOR

Haga clic aquí

6. EXTRAIGA LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

7. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

9. EXTRAIGA EL ECM

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

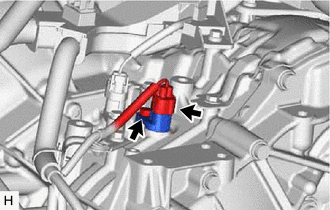

11. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NIN)

(a) Desconecte el conector.

(b) Extraiga el perno y el sensor de revoluciones de la transmisión (NIN) del conjunto del transeje variable continuo.

(c) Saque la junta tórica del sensor de revoluciones de la transmisión (NIN).

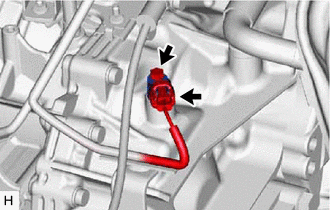

12. RETIRE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

(a) Desconecte el conector.

(b) Extraiga el perno y el sensor de revoluciones de la transmisión (NOUT) del conjunto del transeje variable continuo.

(c) Saque la junta tórica del sensor de revoluciones de la transmisión (NOUT).

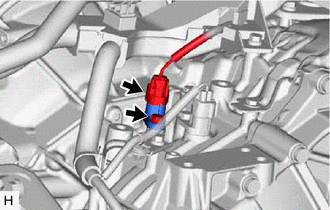

13. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)

(a) Desconecte el conector.

(b) Extraiga el perno y el sensor de revoluciones de la transmisión (NT) del conjunto del transeje variable continuo.

(c) Saque la junta tórica del sensor de revoluciones de la transmisión (NT).
